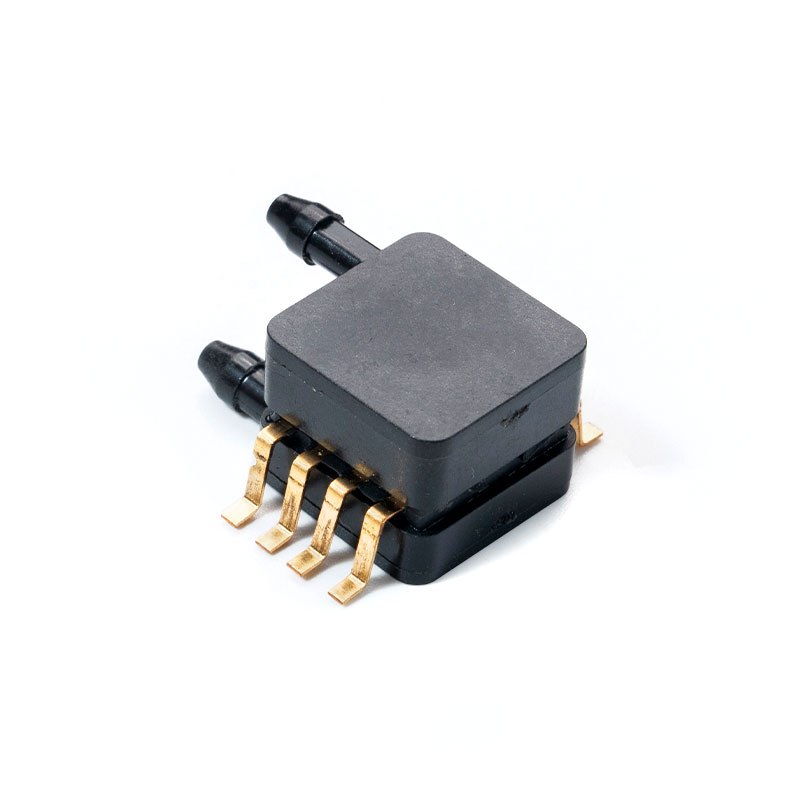

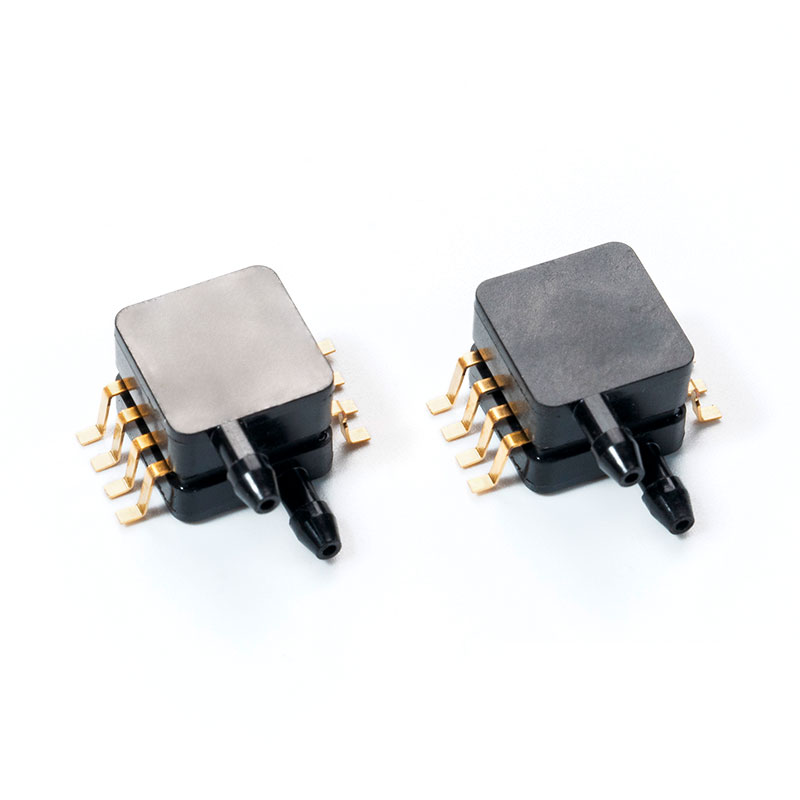

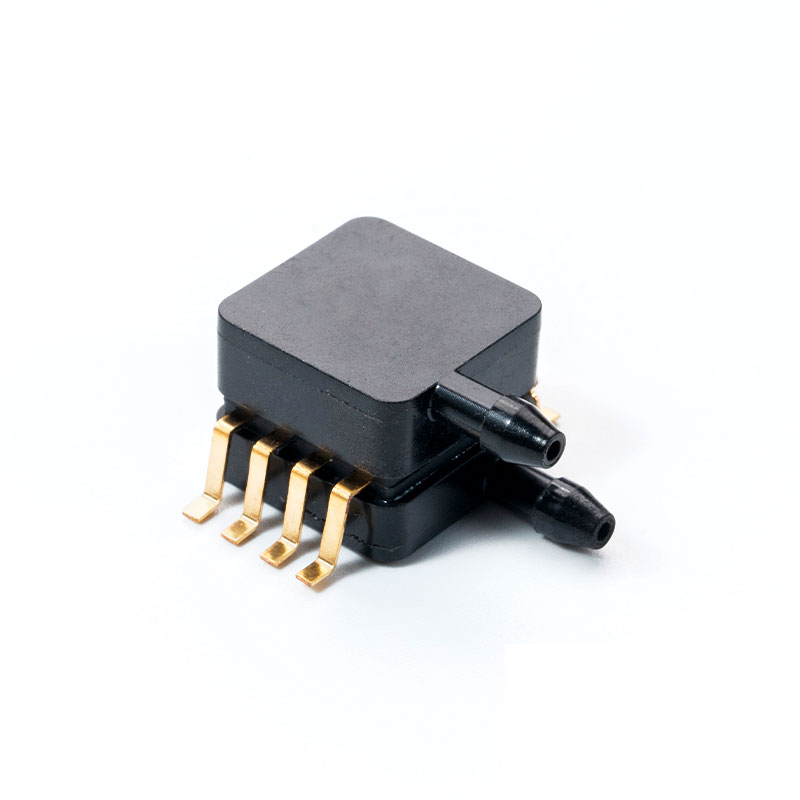

2. Technické parametre analógového výstupu
Tabuľka 3. Špecifikácie analógového výstupu
(VS = 5,0 Vdc, TA = 25 °C, pokiaľ nie je uvedené inak.)
| Charakteristický | znamenie | Min. | Typ. | Max. | Jednotka |
| Rozsah tlaku 1 | P OP | -5 | 5 | kPa | |
| Napájacie napätie 2 | V s | 4.75 | 5 | 5.25 | Vdc |
| Napájací prúd | ja o | - | 3 | 10 | mAdc |
| Posun tlaku3 (10 °C až 60 °C) @ VS = 5,0 voltov | 0.155 | 0.2 | 0.245 | ||
| Výstup v plnom rozsahu 4 | 4.655 | 4.7 | 4.745 | ||
| Úplný rozsah (VFSS) 5 | - | 4.41 | 4,5- | 4.59 | V |
| Presnosť 6 | - | - | 0.025 | - | |
| Citlivosť | 0.45 | V/kPa | |||
| Rozsah prevádzkových teplôt | Tstg | –40 | — | 85 | °C |
| Čas odozvy 7 | t R | — | 2.5 | — | pani |
| Čas zapnutia 8 | 100 | pani |
1. 1,0 kPa (kiloPascal) sa rovná 0,145 psi.
2. Zariadenie je pomerové v rámci tohto špecifikovaného rozsahu budenia.
3. Offset (Voff) je definovaný ako výstupné napätie pri minimálnom menovitom tlaku.
4. Výstup na plný rozsah (VFSO) je definovaný ako výstupné napätie pri maximálnom alebo plnom menovitom tlaku.
5. Full scale span (VFSS) je definovaný ako algebraický rozdiel medzi výstupným napätím pri plnom menovitom tlaku a výstupným napätím pri minimálnom menovitom tlaku
6. Presnosť (rozpočet chýb) pozostáva z:
• Linearita: Výstupná odchýlka od priameho vzťahu s tlakom v špecifikovanom rozsahu tlaku.
• Teplotná hysterézia: Odchýlka výstupu pri akejkoľvek teplote v rámci rozsahu prevádzkových teplôt po tom, čo sa teplota cyklicky zmení na body minimálnej alebo maximálnej prevádzkovej teploty a od nich, s nulovým diferenčným tlakom.
• Hysterézia tlaku: Odchýlka výstupu pri akomkoľvek tlaku v rámci špecifikovaného rozsahu, keď sa tento tlak cyklicky mení na minimálny alebo maximálny menovitý tlak a od neho pri 25 °C.
• TcSpan: Výstupná odchýlka v teplotnom rozsahu 10° až 60°C, relatívne k 25°C.
• TcOffset: Výstupná odchýlka s aplikovaným minimálnym menovitým tlakom v teplotnom rozsahu 10° až 60°C, relatívne k 25°C.
• Odchýlka od nominálnej hodnoty: Odchýlka od nominálnych hodnôt pre offset alebo celé rozpätie stupnice ako percento VFSS pri 25 °C.
7. Čas odozvy je definovaný ako čas, za ktorý prírastková zmena na výstupe prejde z 10 % na 90 % svojej konečnej hodnoty, keď je vystavená špecifikovanej skokovej zmene tlaku.
8. Čas zahrievania je definovaný ako čas potrebný na to, aby produkt po stabilizácii tlaku dosiahol špecifikované výstupné napätie.
