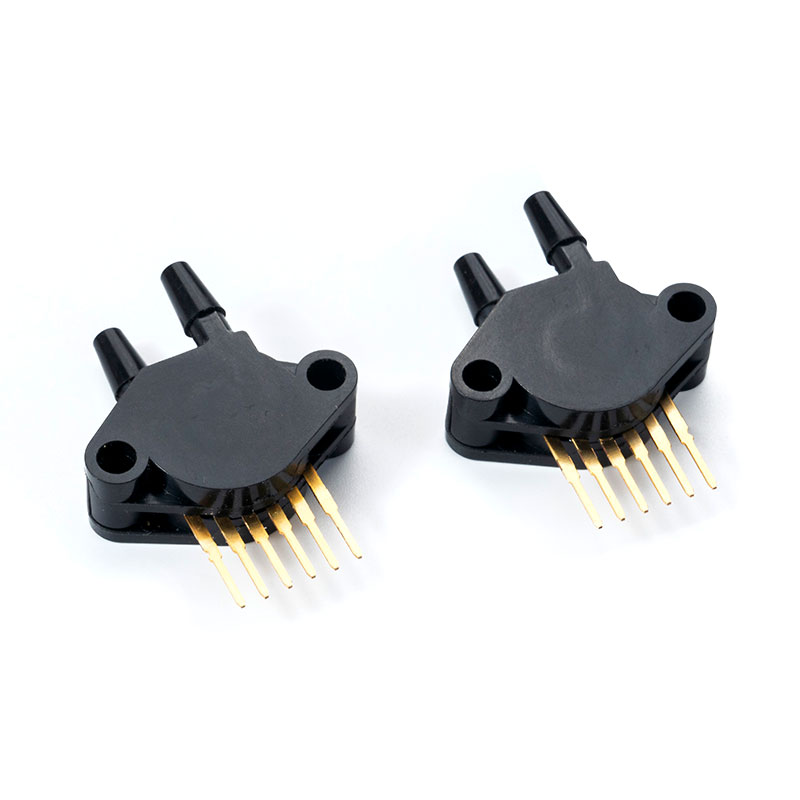

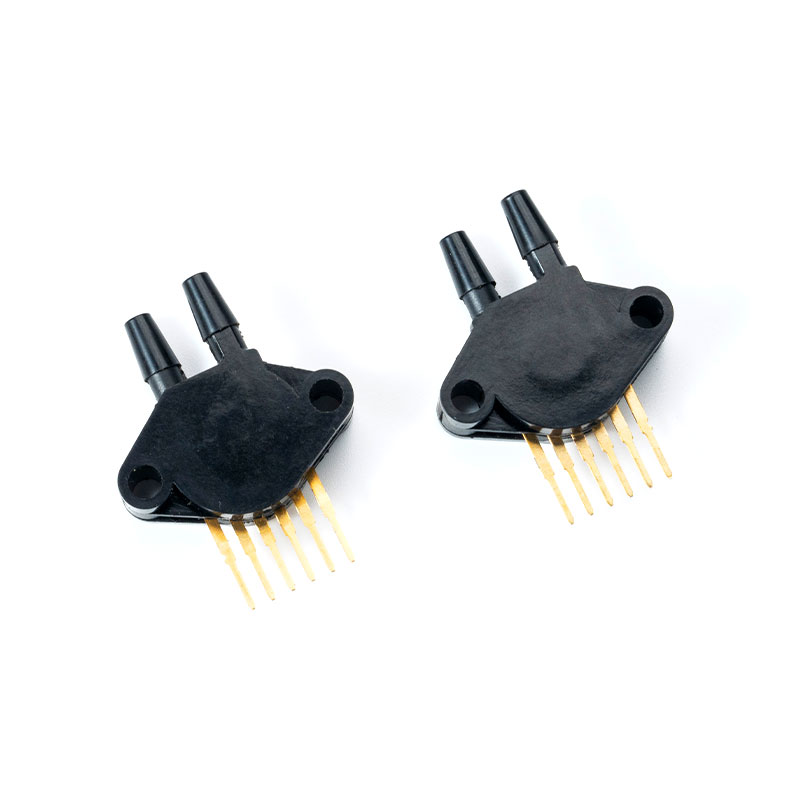

1. Všeobecné špecifikácie
Tabuľka 1. Limitné parametre
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Minimálny posun tlaku (0 ℃ až 85 ℃) | Voff | 0.055 | 0.1 | 0.145 | VDC |
| Výstup v plnom rozsahu (0 ℃ až 85 ℃) | VFSO | 3.055 | 3.1 | 3.145 | VDC |
| Rozpätie v plnom rozsahu (0 ℃ až 85 ℃) | VFSS | 2.91 | 3 | 3.09 | VDC |
Tabuľka 2. Typ tlaku
| Typ tlaku | popis |
| Absolútna | Výstup je úmerný rozdielu medzi aplikovaným tlakom a zabudovaným referenčným vákuom |
| Merací tlak | Výstup je úmerný rozdielu medzi aplikovaným tlakom a atmosférickým (okolitým) tlakom |
| Diferenčný tlak | Výstup je úmerný rozdielu medzi tlakom aplikovaným na každý port (port 1 – port 2). |
2. Technické parametre analógového výstupu
Tabuľka 3. Špecifikácie analógového výstupu
(VS = 5,0 Vdc, TA = 25 °C, pokiaľ nie je uvedené inak.)
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Rozsah tlaku (1) | P OP | 0 | — | 100 | kPa |
| 15 | — | 115 | |||
| Napájacie napätie (2) | V S | 4.75 | 5 | 5.25 | VDC |
| Napájací prúd | ja O | — | 7 | 10 | mAdc |
| Posun minimálneho tlaku (3) , (0 až 85 °C) @ VS = 5,0 V | V VYPNUTÉ | 0.088 | 0.2 | 0.313 | VDC |
| Výstup v plnom rozsahu (4) diferenciálne a absolútne (0 až 85 °C) @ VS = 5,0 V | V FSO | 4.587 | 4.7 | 4.813 | VDC |
| Rozpätie v plnom rozsahu (5) diferenciálne a absolútne (0 až 85 °C) @ VS = 5,0 V | V FSS | — | 4.5 | — | VDC |
| Presnosť (6) | — | — | — | ±2,5 | %V FSS |
| Citlivosť | V/P | — | 45 | — | mV/kPa |
| Čas odozvy (7) | t R | — | 1 | — | pani |
| Výstupný zdroj prúdu pri plnom výstupe | ja O | — | 0.1 | — | mAdc |
| Čas zahrievania (8) | — | — | 20 | — | pani |
| Stabilita ofsetu (9) | — | — | ±0,5 | — | %V FSS |
1. 1,0 kPa (kiloPascal) sa rovná 0,145 psi.
2. Zariadenie je pomerové v rámci tohto špecifikovaného rozsahu budenia.
3. Offset (VOFF) je definovaný ako výstupné napätie pri minimálnom menovitom tlaku.
4. Plný výstup (VFSO) je definovaný ako výstupné napätie pri maximálnom alebo plnom menovitom tlaku.
5. Úplný rozsah (VFSS) je definovaný ako algebraický rozdiel medzi výstupným napätím pri plnom menovitom tlaku a výstupným napätím pri minimálnom menovitom tlaku.
6. Presnosť (rozpočet chýb) pozostáva z:
Linearita: Výstupná odchýlka od priameho vzťahu s tlakom v špecifikovanom rozsahu tlaku.
Teplotná hysterézia: Odchýlka výstupu pri akejkoľvek teplote v rámci rozsahu prevádzkových teplôt po tom, čo sa teplota cyklicky zmení na body minimálnej alebo maximálnej prevádzkovej teploty a od nich, s aplikovaným nulovým rozdielom tlaku.
Hysterézia tlaku: Odchýlka výstupu pri akomkoľvek tlaku v rámci špecifikovaného rozsahu, keď sa tento tlak cyklicky mení na minimálny alebo maximálny menovitý tlak pri 25 °C.
TcSpan: Výstupná odchýlka v teplotnom rozsahu 0 až 85 °C, relatívne k 25 °C.
TcOffset: Výstupná odchýlka pri minimálnom tlaku aplikovanom v teplotnom rozsahu 0 až 85 °C vo vzťahu k 25 °C.
Odchýlka od nominálnej hodnoty: Odchýlka od nominálnych hodnôt, pre offset alebo celé rozpätie, ako percento VFSS pri 25 °C.
7. Čas odozvy je definovaný ako čas, za ktorý prírastok zmenený na výstupe prejde z 10 % na 90 % svojej konečnej hodnoty, keď je vystavený špecifikovanej skokovej zmene tlaku.
8. Čas zahrievania je definovaný ako čas potrebný na to, aby výrobok po stabilizácii tlaku dosiahol špecifikované výstupné napätie.
9. Stabilita ofsetu je výstupná odchýlka produktu, keď je vystavený 1000 hodinám pulzného tlaku, teplotné cykly s testom odchýlky.
