Wholesale MCP-J20 Senzor absolútneho tlaku
Domov / Produkt / Typ tlaku / Senzor absolútneho tlaku / MCP-J20 Senzor absolútneho tlaku
KATEGÓRIE

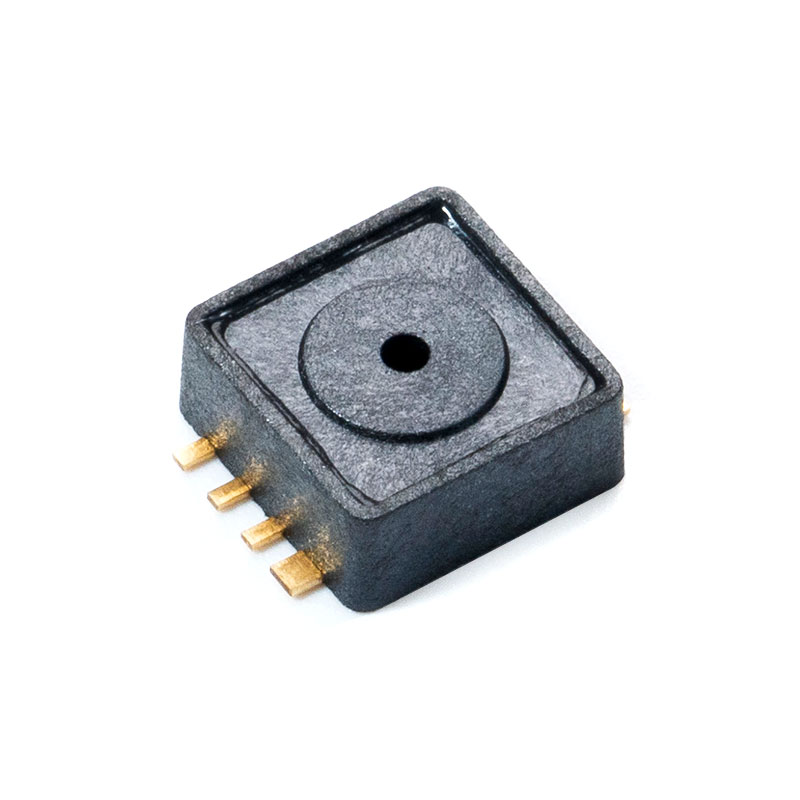

MCP-J20 Senzor absolútneho tlaku
  • MCP-J20 Senzor absolútneho tlaku
  • MCP-J20 Senzor absolútneho tlaku
  • MCP-J20 Senzor absolútneho tlaku

MCP-J20 Senzor absolútneho tlaku

Popis
Trh so snímačmi uviedol na trh produkty s kalibrovanými snímačmi absolútneho tlaku. Séria MCP-J20 je určená na prenos tlaku v sacom potrubí automobilov a motocyklov
Tento produkt používa čipy na úpravu signálu automobilovej triedy na kalibráciu a kompenzáciu výstupu jadra MEMS a dokáže konvertovať signály tlaku od 10 kPa do 1 000 kPa na analógové výstupné signály s prispôsobiteľným výstupným rozsahom (0 ~ 5 V). Pri zabezpečovaní vynikajúcej spoľahlivosti produktu sú tieto dva čipy integrované a zabalené, čím sa výrazne znižuje veľkosť balenia. Súčasne môže upravený produkt poskytnúť štandardný výstup v rámci teplotného rozsahu a rozsahu presnosti, čím sa eliminuje potreba zákazníkov kalibrovať senzor.

Charakteristický

Maximálna chyba od 0 °C do 85 °C je 2,5 %
Veľmi vhodné pre mikroprocesory alebo systémy na báze mikrokontrolérov
Ultra malé balenie na povrchovú montáž
Teplotný rozsah: -40 °C až 125 °C
Rozsah J20 (A) 10kPa~1000kPa voliteľné J20(B)10kPa~400kPa
Proporcionálny/Absolútny analógový výstup napätia

Typické aplikácie

Automobilové aplikácie (meranie tlaku v potrubí)
Priemyselná kontrola
Aplikácia tlaku na motocykli
Hybridné a nové energetické vákuové senzory
Detekcia tlaku plynu CNG
Tlakomer

Kontaktujte NÁS
PREV：MCP-J20A, J20B, J20C Senzor absolútneho tlaku
NEXT：MCP-J10, J11, J12 Senzor absolútneho tlaku

Prehľad

Senzor tlaku série MCP-J20 využíva piezorezistívne jadro MEMS ako prvok citlivý na tlak, ktorý vydáva nespracovaný signál úmerný okolitému tlaku. Kondicionačný čip so vstavaným 16-bitovým ADC poháňa citlivú súčiastku a zosilňuje, teplotne kompenzuje a linearizuje pôvodný signál na výstup analógového napäťového výstupného signálu, ktorý lineárne súvisí s aplikovaným tlakom.。



Prenosová funkcia

OUT=A×P B
pozornosť:
OUT je analógové výstupné napätie merané vo voltoch;
P je hodnota tlaku, absolútny tlak, v kPa;
Pozrite si tabuľku nižšie pre A a B.

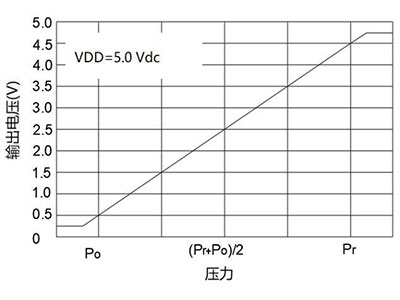

Obrázok 3.1 Funkcia prenosu simulovaného výstupu

Model produktu Rozsah (kPa) Rozsah výstupného napätia (V) Zisk a posun
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
