Ako fungujú snímače tlaku v aute?

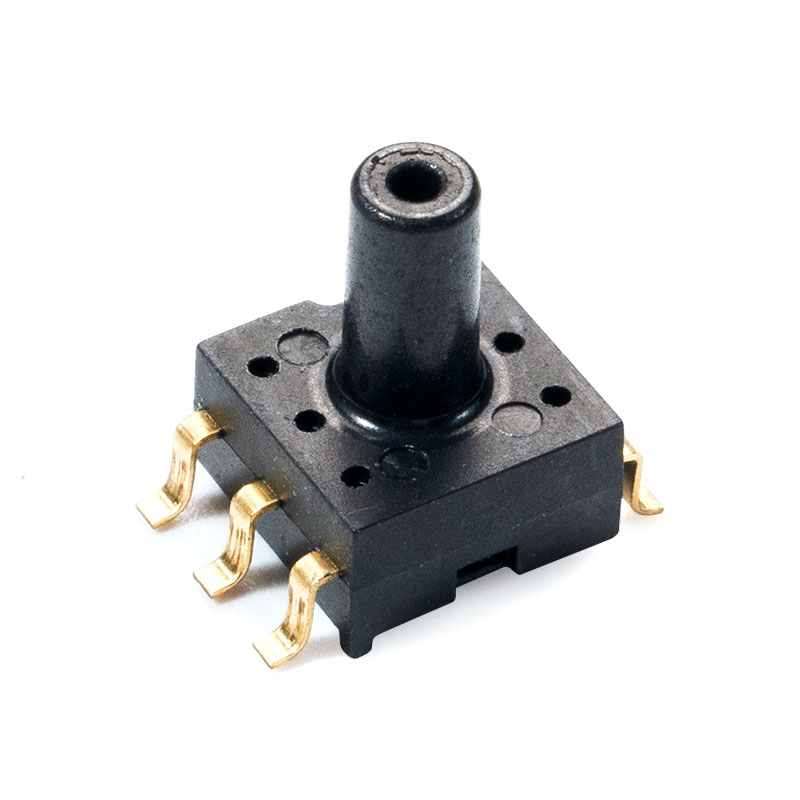

Senzor tlaku pre automobily

Vo svojom jadre je a Senzor tlaku pre automobily je elektromechanické zariadenie určené na meranie sily vyvíjanej kvapalinami alebo plynmi v rámci rôznych systémov vozidla. Jeho základnou úlohou je previesť tento fyzikálny tlak na elektrický signál, zvyčajne napätie alebo frekvenciu, ktoré môže interpretovať riadiaca jednotka motora (ECU) automobilu alebo iné palubné počítače. Predstavte si to ako nervový systém auta, ktorý neustále odosiela údaje o vnútorných podmienkach v reálnom čase. Bez tohto nepretržitého toku informácií by moderná automobilová technológia – vstrekovanie paliva, kontrola emisií, pokročilé bezpečnostné prvky – nebola možná.

1. Čo je a Senzor tlaku pre automobily a prečo je to kritické?

Kritickosť týchto senzorov nemožno preceňovať. Sú to neospevovaní hrdinovia, ktorí zabezpečia, aby vaše auto jazdilo efektívne, bezpečne a čisto. Napríklad meraním tlaku v potrubí môže ECU vypočítať presné množstvo paliva, ktoré sa má vstreknúť pre optimálne spaľovanie, čo má priamy vplyv na výkon a spotrebu paliva. V bezpečnostných systémoch, ako sú ABS a airbagy, poskytujú tlakové senzory okamžité údaje potrebné na vykonanie záchranných zásahov v priebehu milisekúnd. V podstate premenia vaše vozidlo z čisto mechanického stroja na inteligentný, citlivý systém, vďaka čomu sú nepostrádateľnými komponentmi súčasného automobilového dizajnu.

• Prevádza fyzický tlak na čitateľné elektrické signály pre ECU.
• Rozhodujúce pre optimalizáciu výkonu motora, palivovej účinnosti a emisií.
• Poskytuje základné údaje pre aktívne a pasívne bezpečnostné systémy (ABS, ESC, Airbagy).
• Umožňuje komplexné funkcie moderných vozidiel, od klimatizácie až po monitorovanie pneumatík.

2. Hlboký ponor do Typy a aplikácie snímačov tlaku v automobiloch

Svet automobilových senzorov je rozsiahly, no tlakové senzory patria medzi najrozmanitejšie a najrozšírenejšie. Pochopenie rôznych typov je kľúčom k diagnostike problémov a zhodnoteniu zložitosti vášho vozidla. Tieto snímače nie sú univerzálne; každý je starostlivo navrhnutý pre špecifické prostredie a rozsah tlaku. Od vysokoteplotného prostredia motorového priestoru až po exponované podmienky kolesa, každý snímač zohráva jedinečnú úlohu. Komplexný pohľad odhaľuje sofistikovanú sieť komponentov pracujúcich v harmónii na monitorovanie a riadenie dynamiky vozidla. Táto časť preskúma primárne kategórie s podrobným popisom ich špecifických funkcií a systémov, ktoré umožňujú.

2.1 Senzory riadenia motora

2.1.1 Senzor absolútneho tlaku v potrubí (MAP).

Snímač MAP je základným kameňom riadenia motora. Meria absolútny tlak vo vnútri sacieho potrubia, ktorý kolíše so zaťažením motora a nadmorskou výškou. ECU používa tieto údaje spolu s otáčkami a teplotou na určenie hmotnostného prietoku vzduchu motorom. Tento výpočet je životne dôležitý pre nastavenie správneho načasovania a trvania vstrekovania paliva, čím sa zabezpečí optimálne spaľovanie a výkon pri všetkých jazdných podmienkach.

2.1.2 Senzor barometrického tlaku vzduchu (BAP).

Snímač BAP, ktorý je často integrovaný so snímačom MAP, meria okolitý atmosférický tlak. Tento údaj umožňuje ECU upraviť parametre motora na základe nadmorskej výšky. Keď hustota vzduchu klesá vo vyšších nadmorských výškach, snímač BAP pomáha ECU kompenzovať zmenou zmesi vzduchu a paliva, čím zabraňuje strate výkonu a zachováva účinnosť.

2.2 Senzory bezpečnostných a riadiacich systémov

2.2.1 Senzor systému monitorovania tlaku v pneumatikách (TPMS).

Senzory TPMS sú určené na monitorovanie tlaku vzduchu vo vnútri každej pneumatiky. Priamo prispievajú k bezpečnosti tým, že upozorňujú vodiča na podhustenie, čo môže viesť k poruche pneumatík, zníženiu brzdného výkonu a nízkej spotrebe paliva. Tieto senzory sú zvyčajne napájané z batérie a prenášajú sa bezdrôtovo do centrálneho prijímača.

2.2.2 Snímač tlaku brzdovej kvapaliny

Tento snímač umiestnený v module protiblokovacieho brzdového systému (ABS) alebo elektronickej kontroly stability (ESC) meria hydraulický tlak v brzdovom potrubí. Tieto údaje v reálnom čase sú pre ABS rozhodujúce pri modulácii brzdného tlaku počas núdzového zastavenia, čím sa zabráni zablokovaniu kolies a umožní vodičovi udržať si kontrolu nad riadením.

2.3 Ďalšie kľúčové aplikácie

2.3.1 Senzor tlaku chladiva klimatizácie (A/C).

Tento snímač monitoruje tlak chladiva na hornej aj dolnej strane klimatizačného systému. Zabraňuje zapnutiu kompresora, ak je tlak príliš vysoký alebo príliš nízky, čím chráni systém pred katastrofálnym poškodením a zabezpečuje účinné chladenie kabíny.

2.3.2 Snímač tlaku oleja

Snímač tlaku oleja, ktorý je kritickým bezpečnostným prvkom, monitoruje tlak motorového oleja. Ak tlak klesne pod bezpečnú hranicu, spustí sa na prístrojovej doske výstražná kontrolka, ktorá vodiča upozorní na potenciálne katastrofickú poruchu motora, ku ktorej môže dôjsť v dôsledku nedostatočného mazania.

3. Riešenie problémov: Bežné príznaky zlyhania snímača monitorovania tlaku v pneumatikách (TPMS)

Zlyhajúci TPMS môže byť zdrojom frustrácie a, čo je dôležitejšie, môže predstavovať bezpečnostné riziko. Na rozdiel od iných snímačov je porucha TPMS často priamo oznámená vodičovi prostredníctvom vyhradenej výstražnej kontrolky. Príznaky však môžu byť niekedy nejednoznačné. Prvým krokom efektívneho riešenia problémov je rozpoznanie špecifických príznakov problému TPMS v porovnaní so skutočným problémom s tlakom v pneumatikách. Systém je navrhnutý tak, aby bol citlivý a porucha sa môže prejaviť niekoľkými spôsobmi, od neustálych falošných poplachov až po úplnú nedostatočnú odozvu, keď je pneumatika skutočne nízka. Pochopenie týchto nuancií je kľúčom k zachovaniu vašej bezpečnosti a pokoja na ceste.

3.1 Zobrazovacie značky na vašom prístrojovom paneli

Najzrejmejším príznakom je samotná kontrolka TPMS. Neprerušovane svietiaca kontrolka TPMS zvyčajne indikuje, že jedna alebo viacero pneumatík má nízky tlak. Ak však svetlo pri naštartovaní auta bliká približne 60 – 90 sekúnd a potom zostane svietiť, ide o špecifický diagnostický kód indikujúci poruchu v samotnom systéme TPMS, ako je napríklad vybitá batéria snímača alebo porucha v module prijímača.

3.2 Fyzické príznaky, ktoré môžete cítiť

Chybný senzor síce nezmení spôsob jazdy auta, no nízky tlak v pneumatikách, na ktorý vás má upozorniť, áno. Ak si všimnete, že auto ťahá na jednu stranu, máte pocit „hubovitosti“ pri ovládaní alebo dunivý zvuk a kontrolka TPMS nesvieti, môže dôjsť k poruche samotného snímača. Ak máte podozrenie na problémy s manipuláciou, je dôležité ručne skontrolovať tlak v pneumatikách pomocou manometra, bez ohľadu na to, čo hovorí prístrojová doska.

3.3 Nemožnosť resetovania systému

Po nahustení pneumatík na správny tlak väčšina vozidiel vyžaduje jednoduchý resetovací postup, aby sa kontrolka TPMS vypla. Ak ste potvrdili, že všetky pneumatiky sú správne nahustené a vykonali ste správny postup resetovania, no kontrolka neprestane svietiť, je to silný signál, že jeden zo snímačov nekomunikuje s počítačom vozidla.

4. Sprievodca DIY: Ako otestovať snímač tlaku v aute pomocou multimetra

Testovanie snímača tlaku v aute, ako je snímač MAP, pomocou digitálneho multimetra je jednoduchý diagnostický postup, ktorý vám môže ušetriť čas a peniaze. Tento proces vám umožňuje overiť, či snímač správne reaguje na zmeny tlaku a či poskytuje ECU správny elektrický signál. Zatiaľ čo sa táto príručka zameriava na 3-vodičový snímač MAP (ktorý má 5-voltovú referenciu, uzemnenie a signálny vodič), základné princípy možno prispôsobiť pre iné tlakové snímače s premenlivým odporom. Skôr ako začnete, vždy si prečítajte v servisnej príručke vášho vozidla konkrétne schémy zapojenia a špecifikácie napätia. Bezpečnosť je prvoradá, preto sa pred snímaním akýchkoľvek elektrických konektorov uistite, že je motor vypnutý a kľúč je vytiahnutý zo zapaľovania.

4.1 Základné nástroje a bezpečnostné opatrenia

Budete potrebovať digitálny multimeter, servisnú príručku k vozidlu a súpravu kolíkov na sondovanie chrbta alebo sond na jemné prepichnutie. Medzi bezpečnostné opatrenia patrí odpojenie záporného pólu batérie, aby ste predišli náhodným skratom, nosenie ochranných okuliarov a zaistenie chladného priestoru motora na dotyk.

4.2 Proces testovania krok za krokom

1. Nájdite a získajte prístup k senzoru: Nájdite snímač MAP, zvyčajne na sacom potrubí alebo je k nemu pripojený pomocou vákuovej hadice.
2. Nastavte multimeter: Nastavte multimeter na meranie jednosmerných voltov. Pripojte čierny vodič k dobrému uzemneniu motora.
3. Skontrolujte referenčné napätie: Keď je kľúč zapnutý, ale motor je vypnutý, opatrne nasnímajte referenčný vodič (zvyčajne 5 V) a uzemňovací vodič, aby ste sa uistili, že máte stabilné 5-voltové napájanie.
4. Výstup testovacieho signálu: Spätne otestujte signálny vodič. Keď je kľúč stále zapnutý, zaznamenajte si údaj o napätí pri voľnobehu (bez podtlaku). Mal by zodpovedať atmosférickému tlaku. Potom použite ručnú vákuovú pumpu na vákuový port snímača. Keď zvyšujete vákuum, výstupné napätie by malo klesať hladko a proporcionálne.
5. Porovnať čítania: Porovnajte namerané hodnoty napätia pri rôznych úrovniach vákua so špecifikáciami v servisnej príručke. Ak snímač nereaguje alebo sú hodnoty mimo rozsah, snímač je chybný.

4.3 Interpretácia výsledkov

Ak je výstupné napätie snímača statické, nemení sa použitím vákua alebo je mimo špecifikovaného rozsahu, je chybné a musí sa vymeniť. Ak referenčné napätie chýba, problém spočíva v kabeláži alebo ECU, nie v samotnom snímači. Tento test poskytuje definitívny dôkaz o zdraví senzora.

5. Inteligentná výmena: Sprievodca nákupom: OEM verzus popredajné snímače tlaku automobilov

Keď tlakový snímač zlyhá, stojíte pred kritickým rozhodnutím: kúpte si diel od výrobcu originálneho zariadenia (OEM) alebo sa rozhodnite pre alternatívu na trhu s náhradnými dielmi. Táto voľba sa často scvrkáva na kompromis medzi cenou, kvalitou a kompatibilitou. OEM diely sú vyrobené výrobcom vozidla alebo jeho oficiálnym dodávateľom, čo zaručuje dokonalé prispôsobenie a funkčnosť. Náhradné diely vyrábajú spoločnosti tretích strán a môžu sa výrazne líšiť v kvalite. Urobiť informované rozhodnutie si vyžaduje pochopenie pre a proti každého z nich. Napríklad spoločnosť ako AutoSense Dynamics sa špecializuje na vysoko presné senzory pre trh s náhradnými dielmi, ktoré často spĺňajú alebo prekračujú štandardy OEM, čím zdôrazňuje, že prostredie na trhu s náhradnými dielmi nie je monolit. Správna voľba závisí od vášho vozidla, vášho rozpočtu a vašej tolerancie voči riziku.

5.1 Pochopenie snímačov OEM (Original Equipment Manufacturer).

OEM senzory ponúkajú najvyššiu úroveň istoty. Sú to presne tie isté diely, aké boli použité pri výrobe auta, čo zaisťuje dokonalú kompatibilitu s ECU vozidla a fyzickými montážnymi bodmi. Primárnou výhodou je spoľahlivosť a pokoj, podporený zárukou výrobcu vozidla. Hlavnou nevýhodou sú výrazne vyššie náklady v porovnaní s väčšinou doplnkov na trhu.

5.2 Preskúmanie možností senzora na trhu s náhradnými dielmi

Trh s náhradnými dielmi poskytuje širokú škálu možností v rôznych cenových hladinách. Kvalitní aftermarket výrobcovia, ako napr AutoSense Dynamics investujú značné prostriedky do výskumu a vývoja na výrobu dielov, ktoré sú reverzne skonštruované tak, aby spĺňali alebo prekračovali špecifikácie OEM. Tieto môžu ponúknuť vynikajúcu hodnotu. Trh však zahŕňa aj lacné diely nízkej kvality, ktoré môžu predčasne zlyhať alebo poskytovať nepresné údaje, čo môže potenciálne poškodiť výkon alebo efektivitu vášho vozidla.

5.3 Konečný verdikt: Rámec pre rozhodovanie

Aby ste sa mohli rozhodnúť, zvážte nasledujúcu porovnávaciu maticu. Rozdeľuje kľúčové faktory na efektívne zváženie vašich možností.

6. Čo ďalej? Skúmanie Budúce trendy v technológii snímačov tlaku v automobiloch

Úloha Senzor tlaku pre automobily sa rýchlo vyvíja, poháňaný megatrendmi elektrifikácie, autonómie a konektivity. Jednoduché tlakové prevodníky minulosti sa premieňajú na inteligentné, multifunkčné uzly v rámci komplexnej elektronickej architektúry automobilu. Senzory budúcnosti budú nielen presnejšie a robustnejšie, ale budú tiež integrované s inými technológiami, aby poskytli bohatšie a kontextovejšie údaje. Táto evolúcia je rozhodujúca pre umožnenie pokročilých asistenčných systémov vodiča (ADAS) a plne autonómneho riadenia, kde je komplexné pochopenie fyzického stavu vozidla neúnosné. Snímač tlaku sa stáva kľúčovým prvkom, ktorý umožňuje softvérovo definované vozidlo.

6.1 Integrácia s IoT a komunikáciou Vehicle-to-Everything (V2X).

Senzory budúcnosti budú neoddeliteľnou súčasťou internetu vecí (IoT). Napríklad senzor TPMS vodiča nielen upozorní; mohol by komunikovať s inteligentnou mestskou infraštruktúrou, aby hlásil nebezpečenstvá na cestách (ako sú výmole, ktoré spôsobujú stratu tlaku) alebo s inými vozidlami (V2V), aby ich varoval pred náhlou defláciou. Toto zdieľanie údajov zvýši celkovú bezpečnosť a efektivitu premávky.

6.2 Vzostup technológie MEMS a miniaturizácie

Technológia Micro-Electro-Mechanical Systems (MEMS) vedie k senzorom, ktoré sú menšie, energeticky účinnejšie a citlivejšie než kedykoľvek predtým. Táto miniaturizácia umožňuje umiestniť senzory na nové a efektívnejšie miesta, napríklad priamo do gumy pneumatiky alebo ich integrovať do kompaktných akumulátorov elektrických vozidiel na monitorovanie tepelného tlaku.

6.3 Inteligentné senzory so vstavanou diagnostikou a AI

Ďalšia generácia senzorov bude „inteligentná“. Budú obsahovať vstavané mikroprocesory schopné vykonávať vlastnú diagnostiku a dokonca spúšťať jednoduché algoritmy AI. Inteligentný snímač tlaku oleja dokáže rozlíšiť medzi dočasným poklesom tlaku a kritickým zlyhaním a poskytnúť ECU jemnejšie upozornenie. Tým sa prechádza od jednoduchého vykazovania údajov k inteligentnému spracovaniu informácií, čím sa znižuje výpočtová záťaž centrálnej ECU a umožňuje sa prediktívna údržba.

FAQ

Koľko stojí výmena snímača tlaku v aute?

Náklady na výmenu snímača tlaku v aute sa výrazne líšia v závislosti od typu snímača a od toho, či si vyberiete OEM alebo náhradný diel. Jednoduchý popredajný TPMS snímač môže stáť 30 až 100 USD za samotný diel a ďalších 50 až 150 USD za prácu, ak ho vykoná profesionál. Zložitejšie senzory, ako je senzor MAP, sú zvyčajne v rozmedzí 50 až 250 dolárov za diel. OEM diely budú vždy na vyššom konci tohto spektra. Výmena snímača svojpomocne môže ušetriť náklady na prácu, ale vyžaduje si určité technické zručnosti.

Môžem jazdiť so zlým snímačom tlaku?

Záleží na tom, ktorý snímač je chybný. Jazda s chybným snímačom TPMS je vo všeobecnosti na krátky čas bezpečná, pokiaľ pravidelne manuálne kontrolujete tlak v pneumatikách. Neodporúča sa však jazdiť so zlým snímačom MAP alebo snímačom tlaku oleja. Chybný snímač MAP môže spôsobiť nízku spotrebu paliva, hrubý voľnobeh a neúspešné emisné testy. Zlyhaný snímač tlaku oleja predstavuje kritické bezpečnostné riziko; ak nečíta správne, možno nedostanete varovanie skôr, ako váš motor utrpí katastrofálny nedostatok oleja.

Prečo mi svieti kontrolka tlaku v pneumatikách, ale moje pneumatiky sú v poriadku?

Ide o klasický príznak poruchy systému TPMS, nie nízkej pneumatiky. Najčastejšou príčinou je vybitá batéria v jednom zo snímačov TPMS namontovaných na kolese, ktorá zvyčajne vydrží 5 až 10 rokov. Medzi ďalšie príčiny patrí poškodený snímač pri výmene pneumatík, chybný modul prijímača TPMS alebo systém vyžadujúci opätovnú inicializáciu po otočení pneumatík. Blikajúce svetlo pri spustení je kľúčovým indikátorom toho, že systém zistil internú chybu.

Ktorý snímač tlaku v aute najčastejšie zlyhá?

Senzor TPMS je pravdepodobne najbežnejším snímačom tlaku, ktorý zlyhá, predovšetkým kvôli jeho drsnému prevádzkovému prostrediu. Je vystavený extrémnym teplotám, vlhkosti, cestnej soli, vibráciám a fyzickým vplyvom. Jeho vnútorná batéria má tiež obmedzenú životnosť. Po TPMS je snímač tlaku oleja ďalším bežným bodom zlyhania, často v dôsledku zahrievania motora a vibrácií v priebehu času, čo vedie k vnútorným netesnostiam alebo elektrickým poruchám.

Sú snímače tlaku pre trh s náhradnými dielmi také dobré ako OEM?

Nie všetky popredajné senzory sú rovnaké. Kvalitné aftermarketové značky, napr AutoSense Dynamics , používajte prísne testovanie a kontrolu kvality na výrobu senzorov, ktoré spĺňajú alebo prekračujú výkonnostné špecifikácie OEM. Tie môžu byť vynikajúcou hodnotou. Nízkonákladové neznačkové náhradné diely však môžu byť nespoľahlivé, môžu mať zlú montáž alebo poskytovať nepresné údaje. Kľúčom je preskúmať renomované značky na trhu s náhradnými dielmi a prečítať si recenzie pred nákupom. Pre kritické aplikácie alebo ak je auto v záruke, OEM je najbezpečnejšia voľba. $
