Senzory diferenčného tlaku: Presnosť jazdy v moderných strojárskych aplikáciách

Základná úloha snímania diferenčného tlaku

V srdci nespočetných priemyselných a technologických procesov je potreba merať a kontrolovať tlakové rozdiely. A snímač diferenčného tlaku je špecializované zariadenie určené na meranie rozdielu tlaku medzi dvoma bodmi. Táto zdanlivo jednoduchá funkcia je základným kameňom zložitých operácií v rôznych oblastiach, od zaistenia bezpečnosti systémov HVAC vo veľkých budovách až po monitorovanie účinnosti filtračných systémov vo farmaceutickej výrobe. Na rozdiel od snímačov absolútneho alebo pretlaku, ktoré merajú tlak vo vzťahu k vákuu alebo atmosférickému tlaku, diferenciálne snímače sa zameriavajú na rozdiel medzi dvoma špecifickými portami. Táto schopnosť je kritická pre aplikácie zahŕňajúce prietok, hladinu kvapaliny v uzavretých nádržiach a monitorovanie stavu filtra. Presnosť, ktorú tieto senzory ponúkajú, umožňuje systémom pracovať so špičkovou účinnosťou, znižuje spotrebu energie a zabraňuje potenciálnemu zlyhaniu zariadenia, vďaka čomu sú v modernom inžinierskom prostredí nepostrádateľné.

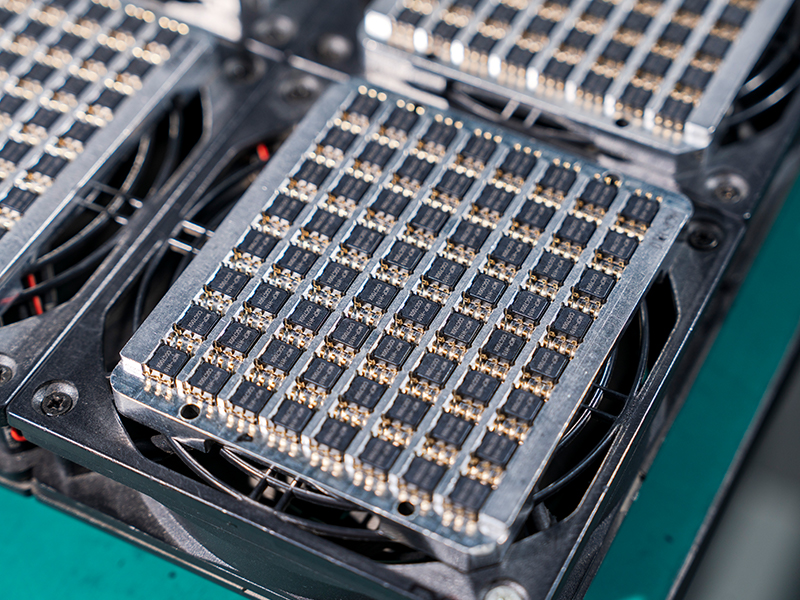

MCP7XXXDP, MCPV7XXXDP Senzor diferenčného tlaku

Kľúčové aplikácie a technický výber

Všestrannosť snímačov diferenčného tlaku demonštruje ich široký rozsah aplikácií. Pochopenie týchto prípadov použitia je prvým krokom k oceneniu ich dôležitosti a riadi proces výberu inžinierov.

Monitorovanie kritických systémov

Jednou z najdôležitejších úloh týchto senzorov je nepretržité monitorovanie zdravia a bezpečnosti systému. Pôsobia ako prvá línia obrany proti prevádzkovým poruchám.

Zabezpečenie čistých priestorov a účinnosti HVAC

V prostrediach, kde je čistota vzduchu prvoradá, ako sú farmaceutické čisté priestory, polovodičové výrobné zariadenia a nemocničné operačné sály, je udržiavanie špecifického tlakového rozdielu nemenné. Pozitívny tlakový rozdiel zabraňuje vniknutiu nefiltrovaného vzduchu do čistého priestoru, zatiaľ čo podtlak v izolačných miestnostiach obsahuje nečistoty. snímač diferenčného tlaku for cleanroom monitoring je kritická aplikácia, kde senzory poskytujú údaje v reálnom čase systémom správy budov a spúšťajú alarmy, ak sa tlak odchyľuje od nastavenej hodnoty. Toto nepretržité monitorovanie zabezpečuje súlad s prísnymi regulačnými normami a chráni produkty aj personál. V porovnaní s jednoduchými tlakovými spínačmi poskytuje snímač s kontinuálnym výstupom údaje o trendoch, ktoré možno použiť na prediktívnu údržbu, pričom identifikuje postupné upchávanie filtra skôr, ako sa stane kritickým problémom.

Ochrana priemyselných procesov

Okrem vzduchových systémov sú tieto senzory kľúčové pre procesy na báze kvapalín. Vo veľkej miere sa používajú na monitorovanie stavu filtrov v hydraulických systémoch, okruhoch chladiacej vody a palivových potrubiach. Keď filter zhromažďuje pevné častice, tlakový spád sa zvyšuje. Snímač diferenčného tlaku presne meria tento pokles a signalizuje, kedy filter vyžaduje čistenie alebo výmenu. To zabraňuje neočakávaným prestojom, chráni nadväzujúce zariadenia pred poškodením spôsobeným vynechanými kontaminantmi a optimalizuje plány údržby. Alternatíva – výmena filtrov v pevnom časovom harmonograme – je často nehospodárna a môže viesť buď k predčasnej výmene, alebo v horšom prípade k zanesenému filtru, ktorý spôsobí vypnutie systému.

Výber správneho snímača pre vašu aplikáciu

Výber vhodného snímača diferenčného tlaku nie je univerzálny proces. Vyžaduje si to dôkladnú analýzu špecifických požiadaviek aplikácie, aby sa zabezpečila presnosť, spoľahlivosť a životnosť.

Pochopenie špecifikácií výkonu

Kľúčové špecifikácie musia byť vyhodnotené, aby sa senzor zhodoval s úlohou. Patria sem:

• Rozsah tlaku: Maximálny diferenčný tlak, na ktorý je snímač navrhnutý. Rozhodujúci je výber rozsahu, ktorý zahŕňa očakávané prevádzkové tlaky vrátane potenciálnych špičiek.
• Presnosť: Často vyjadrené ako percento plného výkonu, to definuje, ako blízko je údaj snímača k skutočnej hodnote tlaku. Vysoko presné aplikácie vyžadujú vysokú presnosť.
• Výstupný signál: Bežné výstupy zahŕňajú analógové (4-20 mA, 0-5 V, 0-10 V) a digitálne (I2C, SPI). Výber závisí od kompatibility s existujúcim systémom zberu údajov alebo riadenia.
• Kompatibilita médií: Navlhčené materiály snímača (tie, ktoré sú v kontakte s meraným médiom) musia byť kompatibilné s kvapalinou alebo plynom, aby sa zabránilo korózii alebo degradácii.

Napríklad inžinier hľadajúci a snímač nízkeho diferenčného tlaku pre HVAC by uprednostnil snímač s veľmi nízkym rozsahom tlaku (napr. 0-1 palec vodného stĺpca), vysokou presnosťou v tomto nízkom rozsahu a vynikajúcou dlhodobou stabilitou, pretože tieto systémy vyžadujú konzistentný výkon po mnoho rokov s minimálnym posunom.

Porovnanie senzorových technológií

Rôzne technológie snímania ponúkajú výrazné výhody a obmedzenia. Dva najrozšírenejšie typy sú kapacitné a piezorezistívne snímače.

Kapacitné snímače merajú tlak detekciou zmeny kapacity medzi membránou a pevnou elektródou. Keď tlak vychýli membránu, kapacita sa zmení a táto zmena sa premení na elektrický signál. Piezorezistívne snímače používajú tenzometre napojené na membránu; deformácia vyvolaná tlakom mení elektrický odpor meradiel, ktorý sa potom meria. Nasledujúca tabuľka uvádza hlavné rozdiely:

Preto projekt vyžadujúci a vysoko presný dp senzor pre energetický audit by pravdepodobne profitovala zo stability a citlivosti kapacitného senzora na detekciu nepatrných zmien tlaku, ktoré korelujú so stratami energie. Naopak, a robustný prevodník diferenčného tlaku pre priemyselnú filtráciu by mohol lepšie poslúžiť robustný piezorezistívny model, ktorý zvládne tlakové špičky a drsné prostredie.

Inštalácia a dlhodobá spoľahlivosť

Najlepší snímač nebude fungovať správne, ak bude nainštalovaný nesprávne. Správna inštalácia a zameranie sa na dlhodobé zdravie sú rozhodujúce pre získanie spoľahlivých údajov.

Osvedčené postupy pre inštaláciu

Chyby pri inštalácii sú častým zdrojom nepresnosti merania. Pozornosť venovaná detailom počas tejto fázy prináša značné výhody počas životného cyklu senzora. Medzi kľúčové úvahy patria:

• Orientácia: Mnohé snímače sú citlivé na montážnu polohu. Pri prevádzke kvapalín je dôležité zabezpečiť, aby sa vzduchové bubliny mohli odvzdušniť alebo aby snímač nebol namontovaný tak, aby sa v impulzných vedeniach mohol kondenzovať kondenzát.
• Impulzné línie: Hadička, ktorá spája proces so snímačom, musí byť správne dimenzovaná a vedená. Dlhé čiary s malým priemerom môžu spôsobiť značné oneskorenie a tlmenie pri meraní. Potrubie by malo byť naklonené, aby sa zabránilo zachytávaniu plynu (v kvapalných aplikáciách) alebo kvapaliny (v plynových aplikáciách).
• Tlmenie pulzácií: V systémoch s výraznými pulzáciami tlaku (napr. v blízkosti čerpadiel) môžu byť potrebné tlmiče alebo iné tlmiace zariadenia na ochranu snímača a zabezpečenie stabilného odčítania.

Pre niekoho, kto hľadá návod na a snímač diferenčného tlaku installation guide , pochopenie týchto princípov je základ. Zabezpečuje, že vnútorná presnosť snímača nie je ohrozená inštaláciou.

Zabezpečenie nepretržitého výkonu

Po inštalácii sa práca nekončí. Na udržanie presnosti počas rokov prevádzky je nevyhnutný proaktívny prístup k údržbe. To zahŕňa pravidelnú kalibráciu podľa známeho štandardu na korekciu akéhokoľvek posunu signálu. Zahŕňa aj rutinné kontroly impulzných vedení na upchatie, netesnosti alebo kondenzáciu. V prípade snímačov v špinavom prostredí môže byť potrebný plán preventívneho čistenia tlakových portov. Integráciou týchto postupov zostáva snímač diferenčného tlaku spoľahlivým zdrojom kritických údajov, ktorý podporuje efektivitu systému, bezpečnosť a prevádzkovú inteligenciu dlho po dokončení počiatočnej inštalácie.
