Absolútne maximálne hodnotenia（MCP-J10）
| Parametre | Symbol | Rozsah | Jednotka |
| Analógové napájacie napätie | VDD | -0,3 až 6,0 | V |
| Prevádzková teplota | -40 až 125 | ℃ | |
| Skladovacia teplota | -50 až 150 | ℃ | |
| Teplota spoja | 150 | ℃ | |
| Citlivosť ESD | HBM | 4 | kV |
Poznámka: Prekročenie absolútneho maximálneho hodnotenia môže spôsobiť trvalé poškodenie a predĺžená prevádzka s vyššie uvedeným absolútnym maximálnym hodnotením môže ovplyvniť spoľahlivosť zariadenia.
Elektrické vlastnosti (MCP-J10)
Tabuľka 1. Prevádzkové charakteristiky (VS = 5,0 Vdc, TA = 25 °C, pokiaľ nie je uvedené inak)
| Parametre | Symbol | Min | Typ | Max | Jednotka |
| Napájacie napätie | VS | 4.75 | 5 | 5.25 | Vdc |
| Napájací prúd | ja o | — | 3 | mAdc | |
| Offset (0 °C až 85 °C) @ VS = 5,0 voltov | V vypnuté | 0.44 | 0.5 | 0.56 | Vdc |
| Výstup v plnom rozsahu (0 °C až 85 °C) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Rozpätie v plnom rozsahu (0 ℃ až 85 ℃) @ VS = 5,0 V | V FSS $ $ | 3.88 | 4 | 4.12 | Vdc |
Pokračovať v tabuľke 1. Prevádzkové charakteristiky (VS = 5,0 Vdc, TA = 25 °C, pokiaľ nie je uvedené inak)
| Parametre | Symbol | Min | Typ | Max | Jednotka |
| Presnosť (0°C až 85°C) | — | — | — | 2.5 | %V FSS $ $ |
| Čas odozvy | tR | — | 2.5 | — | pani |
| Čas zahrievania | — | — | 100 | — | pani |
| Stabilita ofsetu | — | — | 0.25 | — | %V FSS $ $ |

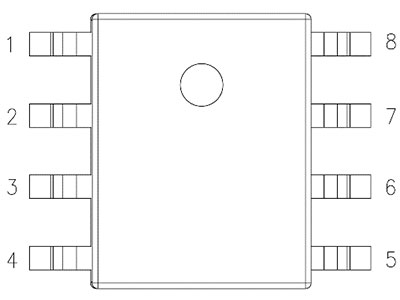

1. Definícia balenia a kolíka (MCP-J11)
| Popíšte | NIE | Definícia pinu | Popíšte | |
 | 1 | N/C | neobsadené | |
| 2 | OUT | výstup | Musí byť zavesený vo vzduchu | |
| 3 | N/C | Voľný | ||
| 4 | GND | uzemnenie | ||
| 5 | VDD | napájací zdroj | ||
| 6 | N/C | neobsadené | ||
| 7 | SCL | Sériová hodinová linka | ||
| 8 | SDA | SDA |
Tabuľka 1.1 Vzťah definície pinu
Poznámka:
1.J10：7 a 8 # kolíkov musí byť zavesených vo vzduchu
2.J11：2 # kolík musí byť zavesený vo vzduchu
2. Technické špecifikácie
2. Technické špecifikácie
| parameter | znamenie | minimálna hodnota | Typické hodnoty | Maximálna hodnota | jednotka | poznámky |
| reset pri zapnutí | VDDPOR | 2.8 | V | |||
| Pracovný prúd | Iavdd | 2 | 3 | mA | Pracovný režim | |
| 200 | nA | Pohotovostný prúd | ||||
| rozlíšenie ADC | RESRAW | 24 | Bity | |||
| Presnosť výstupného tlaku 1,2 | ACC | 1% | %FS | 0 °C ~ 60 °C | ||
| 1,5 % | %FS | -20 °C ~ 70 °C | ||||
| Čas zapnutia | TUP | 100 | pani | nastaviteľné | ||
| Uchovávanie údajov EEPROM | Tlive | 10 | rokov | @125 ℃ |
1. Presnosť zahŕňa nelinearitu, teplotnú hysterézu a tlakovú hysterézu;
2. Presnosť plnej životnosti založená na 1000 hodinách testovania HTOL, LTOL, HTSL, THB a PCT;
2.2.I 2 C Elektrické charakteristiky
| Parameter | znamenie | minimálna hodnota | Maximálna hodnota | jednotka | poznámky |
| frekvencia hodín | fBsclB | 1 | MHz | R=1K | |
| Doba udržiavania nízkeho pulzu hodín | tBLOWB | 0.52 | nás | ||
| Doba udržiavania vysokého impulzu hodín | tBHighB | 0.24 | nás | ||
| Čas založenia SDA | tBSUDATB | 0.1 | nás | ||
| Čas držania SDA | tBHDDATB | 0.0 | nás | ||
| Čas založenia na začiatku každej relácie | tBSUSTAB | 0.24 | nás | ||
| Čas udržiavania počiatočného stavu | tBHDSTAB | 0.24 | nás | ||
| Zastavte čas, stanovte čas | tBSUSTOB | 0.24 | nás | ||
| Časový interval medzi dvoma komunikáciami | tBBUFB | 0.52 | nás |
