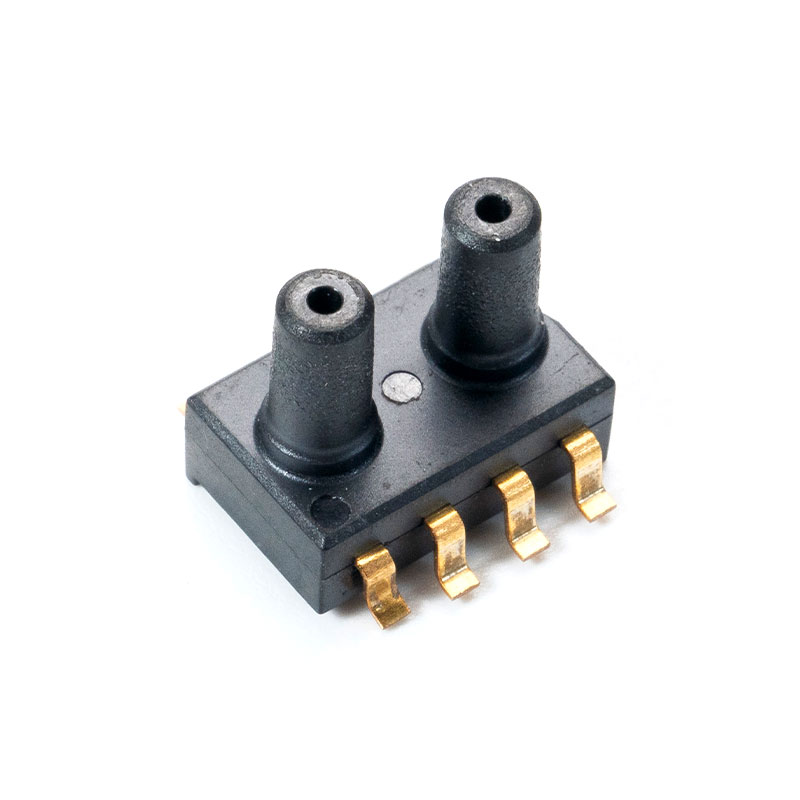

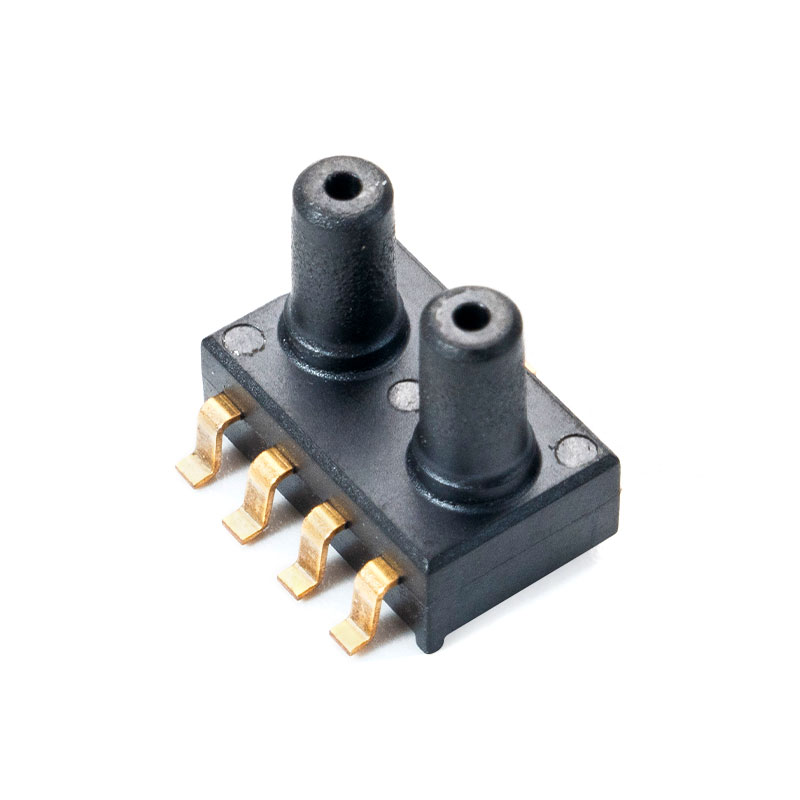

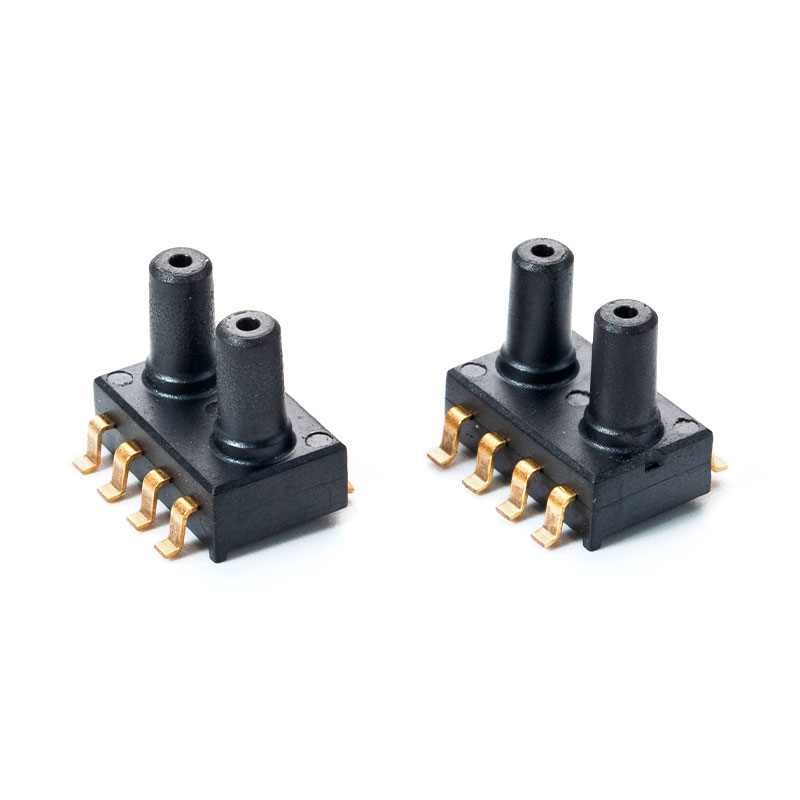

DPT-R8 Tlakový snímač pre priemysel

Úvod
Predmetom tohto dokumentu sú funkčné charakteristiky snímača diferenčného tlaku založeného na tlakovom snímači Honeywell série ABP, s rozhraním RS-485 so zabudovaným protokolom MODBUS RTU a analógovým výstupom 010V.
UPOZORNENIE: Pred spustením jednotky si prečítajte obsah tohto dokumentu.

Funkcie
Meranie diferenčného tlaku (rozsah závisí od použitého snímača)
Analógový výstup napätia 0-10 [V] (úmerný tlakovému rozdielu)
Konfigurácia výstupného rozsahu
Konfigurácia časovej konštanty merania
Funkcia nulovania posunu snímača
LED indikácia stavu jednotky
Sériové rozhranie RS-485 (čítanie nameraných hodnôt, nastavenie prevádzkových parametrov)
Protokol MODBUS RTU
Komunikácia v režime HALF DUPLEX
Hardvérovo konfigurovateľná adresa (1-31)

Charakteristika
Základnou funkciou DPC6000_RSV je meranie hodnôt diferenčného tlaku. Hodnoty namerané integrovaným snímačom Honeywell série ABP, následne prepočítané a spriemerované v mikrokontroléri, sú dostupné v jeho pamäti (v HOLDING REGISTERS) podľa štandardu MODBUS. Čítanie registrov sa vykonáva pomocou funkcie protokolu MODBUS odosielanej cez sériové rozhranie RS-485. Registre obsahujú aj informácie o aktuálne nastavenom (konfigurovateľnom) meracom rozsahu, časovej konštante (tiež konfigurovateľnej) a percentách tlaku vztiahnuté na rozsah. Signály ako žiadny snímač, prekročený merací rozsah, zaneprázdnenosť prevodníka pri offsetových kalibráciách sú tiež realizované pomocou stavových registrov.

Stojí za to vedieť
1 hPa = 100 Pa = 1 mbar
1 palec H₂O = 249,089 Pa

Mapa registrov

Tabuľka registrov:

Registrovať sa č.	hodnoty	Popis
1	-999-9999	Diferenčný tlak (obmedzený rozsahom merania)[ Pa](1 =1 Pa）so znamienkom
2	0-1000	Diferenčný tlak súvisiaci s rozsahom （1 = 0,1 %; 1000 = 100 %）
3	0/1/2/3	Záznam stavu（0: “SENSOR OK”,1: “UNDERLOAD”,2: “OVERLOAD”, 3: “NO SENSOR”）(*)
4	1234	Záznam hesiel
5	1/2/3	Protokol príkazov
6	podľa tabuľky príkazov	Protokol parametrov
7	0/1	TAU časová konštanta（0: 0,8s; 1: 4,0 s)
8	0/1/2/3/4/5/6	Rozsah merania (podľa tabuľky rozsahov merania)
9	-999-9999	Offset vysielača (informatívny)[ Pa](1 =1 Pa）so znamienkom
10	-999-9999	Dolná hodnota meracieho rozsahu (informatívna)[Pa](1 =1 Pa）so znamienkom
11	-999-9999	Horná hodnota meracieho rozsahu (informatívna)[ Pa]（1 = 1 Pa）so znamienkom
12	0/1	Stav kalibrácie ofsetu (nulovanie) (0: neaktívne; 1: prebieha)
13	0-65535	Počítadlo správnych snímok
14	0-65535	Počítadlo výnimiek
15	0-65535	Počítadlo chýb CRC
16	0-65535	Počítadlo chýb bajtov
17	0-65535	Počítadlo chýb adresy

(*) "SENSOR OK" - správne fungovanie snímača; "UNDERLOAD" - prekročená spodná hranica;
"OVERLOAD" - prekročená horná hranica; 'NO SENSOR - snímač chýba;

Tabuľka príkazov:

Komunikácia a nie.	Funkcia	Parameter
1	Nastavte adresu zariadenia	1-247 (1-predvolená hodnota
2	Nastavte prenosovú rýchlosť	96-9600 b/s (predvolená hodnota) 192-19200 b/s 576-57600 b/s 1152-115200 b/s
3	Nastavte paritu	0-ŽIADNA PARITA; žiadny paritný bit 1-EVENPARITY; (predvolená hodnota) 2-PÁRNA PARITA,
4	Nastavte stop bity	1-1x STOP;1 stop bit (predvolená hodnota) 2-2 x STOP;2 stop bity
5	Nastavte časovú konštantu	0-0,8s; 1-4,0 s;
6	Nastavte rozsah merania	ID podľa tabuľky meracích rozsahov)
7	Spustite proces kalibrácie	1-štart kalibrácia offsetu (nulovanie)
8	Resetovanie zariadenia	1-softvérový reset zariadenia

Rozsah 1	Rozsah2	Rozsah 3	Rozsah4	Rozsah 5	Rozsah6	Rozsah7	Rozsah 8
0-25	0-50	0-100	0-250	-25-25	-50-50	-100-100	-150-150
-100-100	0-100	0-250	0-500	0-1000	0-1500	0-2000	0-2500
0-1000	0-1500	0-2000	0-2500	0-3000	0-4000	0-5000	0-7000

Poznámky:
•Ak zadáte nesprávnu hodnotu parametra alebo je mimo rozsahu, do príkazového registra sa zapíše hodnota 0xEEEE.
•Zakaždým, keď je príkaz zavolaný, musí byť sprevádzaný heslom (1234 desiatkové).
•Volanie príkazu cez jednotlivé položky registra musí byť ukončené zadaním hesla.
