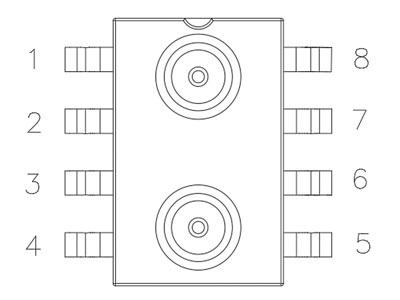

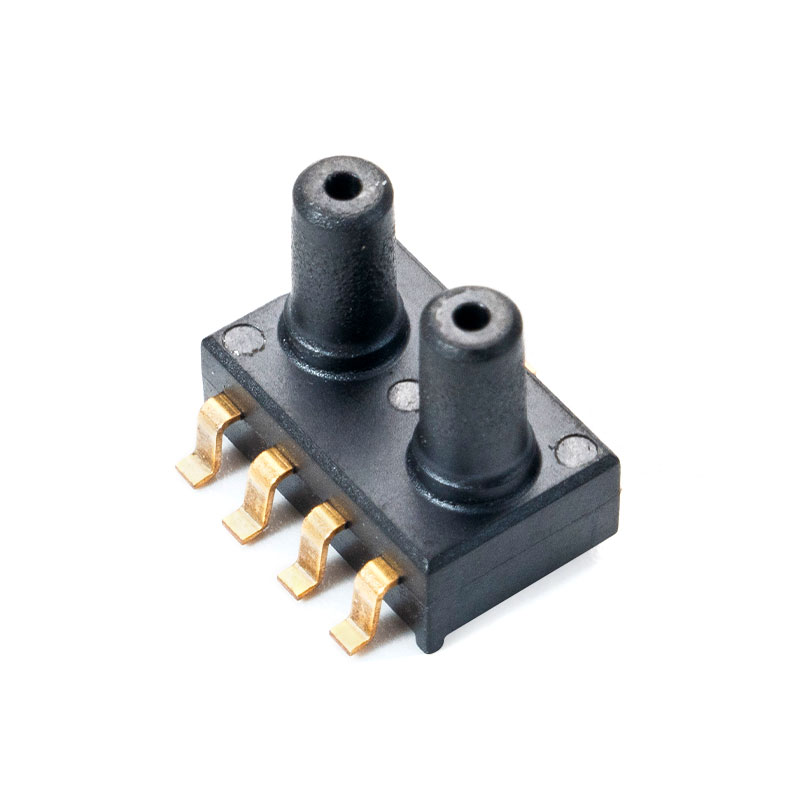

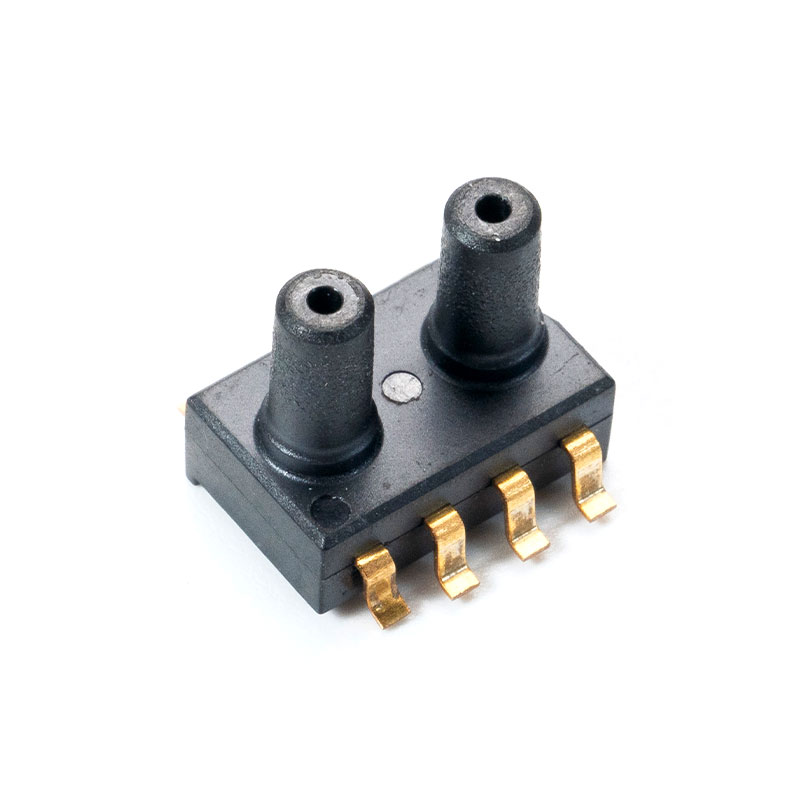

Konfigurácia kolíkov (MCP-H20)
| Popisy |  | NIE | Symbol | Definícia |
| P1 P2 | 1 | N/C | Nepripájajte k externým obvodom alebo uzemneniu | |
| 2 | VDD | Napájanie | ||
| 3 | OUT | Výstupné napätie | ||
| 4 | N/C | Nepripájajte k externým obvodom alebo uzemneniu | ||
| 5 | N/C | Nepripájajte k externým obvodom alebo uzemneniu | ||
| 6 | N/C | Nepripájajte k externým obvodom alebo uzemneniu | ||
| 7 | N/C | Nepripájajte k externým obvodom alebo uzemneniu | ||
| 8 | GND | Zem |
Technické špecifikácie (MCP-H20)
Elektrické parametre
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Vs = 5,0 V (séria MCP-H20-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Vs = 3,3 V (séria MCP-H20-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Pracovný prúd | ja o | — | 3 | mADC | |
| Presnosť (0 ℃ až 85 ℃) | — | — | — | 1.5 | %V FSS |
| rozlíšenie ADC | OZE ADC | — | 24 | — | bit |
| DAC rozlíšenie | OZE DAC | — | 12 | — | bit |
| Čas odozvy | t R | — | 2.5 | — | pani |
| Čas zahrievania | — | — | 100 | — | pani |
| ESD ochrana | — | — | 2 | — | kV |
Výstupné parametre
Séria MCP-H20-A (napájacie napätie: 5,0 V)
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Minimálny posun tlaku (0 ℃ až 85 ℃) | V vypnuté | 0.44 | 0.5 | 0.56 | VDC |
| Výstup v plnom rozsahu (0 ℃ až 85 ℃) | V FSO | 4.44 | 4.5 | 4.56 | VDC |
| Rozpätie v plnom rozsahu (0 ℃ až 85 ℃) | V FSS | 3.88 | 4 | 4.12 | VDC |
Séria MCP-H20-B (napájacie napätie: 3,3 V)
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Minimálny posun tlaku (0 ℃ až 85 ℃) | V vypnuté | 0.055 | 0.1 | 0.145 | VDC |
| Výstup v plnom rozsahu (0 ℃ až 85 ℃) | V FSO | 3.055 | 3.1 | 3.145 | VDC |
| Rozpätie v plnom rozsahu (0 ℃ až 85 ℃) | V FSS | 2.91 | 3 | 3.09 | VDC |
Charakteristiky tlaku a teploty (MCP-H21)
Tabuľka 1: Charakteristiky výstupného tlaku @ VDD = 5,0 V, T = 25 ℃, pokiaľ nie je uvedené inak
| Parameter | Symbol | Podmienky | Min | Typ. | Max | Jednotka |
| Rozsah merania tlaku1 | PFS | -100 | 200 | Kpa | ||
| Rozlíšenie tlaku | Tlak | 0.05 | %FS | |||
| Tlak Accuracy2 | Pri 25 ℃ | -0,1 | 0.1 | %FS | ||
| Pásmo celkovej chyby3 | TEB | Od 25 ℃ do 60 ℃ | -0,3 | 0.3 | %FS | |
| Od -40 ℃ do 85 ℃ | -1 | 1 | %FS | |||
| Dlhodobý drift | Po období 1 roka | ±0,15 | %FS | |||
| Vplyv spájkovania pretavením | IPC/JEDEC J-STD-020C | ±0,2 | %FS |
1.Strana vysokého tlaku je na označenej strane.
2. Maximálna odchýlka od najvhodnejšej priamky (BFSL) namontovanej na výstupe meraná v rozsahu tlaku pri 25 °C. Zahŕňa všetky chyby spôsobené nelinearitou tlaku, hysteréziou a neopakovateľnosťou.
3. Celkové pásmo chýb tlaku zahŕňa všetky chyby presnosti, tepelné chyby v rámci kompenzovaného teplotného rozsahu a tolerancie kalibrácie rozpätia a posunu. Pre ideálny výstup snímača vzhľadom na vstupný tlak a teplotu sú hodnoty TEB platné len pri kalibrovanom napájacom napätí.
Tabuľka 2: Teplotné výstupné charakteristiky @ VDD = 5,0 V, T = 25 °C, pokiaľ nie je uvedené inak
| Parameter | Symbol | Podmienky | Min | Typ.. | Max | Jednotka |
| Prevádzková teplota | T OP | -20 | 85 | ℃ | ||
| Absolútna presnosť teploty | -10 ℃ až 50 ℃ | ±1,0 | ℃ | |||
| Max Error with Power | Napájanie od 1,8V do 5,5V | ±0,1 | ℃ | |||
| Teplotné rozlíšenie výstupných údajov | 0.01 | ℃ |
Elektrické vlastnosti (MCP-H21)
Tabuľka 3: DC charakteristiky @VDD=5,0 V, T=25℃, pokiaľ nie je uvedené inak
| Parameter | Symbol | Podmienky | Min | Typ. | Max | Jednotka |
| Priemerný prevádzkový prúd | ja DDAVP | Jedna konverzia za sekundu | 4.5 | 6.4 | μA | |
| Špičkový prúd | ja VRCHOL | Konverzia tlaku | 1.5 | mA | ||
| Konverzia teploty | 0.95 | mA | ||||
| Pohotovostný napájací prúd | ja DDSTB | Pri 25 ℃ | 0.2 | μA | ||
| Frekvencia hodín sériových dát | f SCLK | ja 2 C protokol, pull-up rezistor 4,7k | 100 | 400 | kHz | |
| Vysokonapäťový digitálny vstup | VIH | 0.8 | V | |||
| Digitálny vstup nízke napätie | VIL | 0.2 | V | |||
| Vysokonapäťový digitálny výstup | V OH | jaO = 0.5 mA | 0.9 | V | ||
| Digitálny výstup nízkeho napätia | V OL | jaO = 0.5 mA | 0.1 | V | ||
| janput Capacitance | C jaN | 10 | pF | |||
| ja2C Pull-Up Resistors | R PU | 3.3 | 4.7 | 10 | KΩ |
Absolútne maximálne hodnotenie (MCP-H21)
Tabuľka 4: Absolútne maximálne hodnotenie
| Parameter | Symbol | Podmienky | Min | Max | Jednotka |
| Pretlak | P MAX | 3X | |||
| Napájacie napätie | V DD | -0,3 | 6.5 | V | |
| Napätie rozhrania | V AK | -0,3 | VDD 0,3 | V | |
| Rozsah skladovacích teplôt | T STG | -40 | 150 | ℃ | |
| Maximálna teplota spájkovania | T čs | Maximálne 10 sekúnd | 250 | ℃ | |
| Hodnotenie ESD | Model ľudského tela | -2 | 2 | kV |
Dlhodobé vystavenie podmienkam maximálneho hodnotenia môže ovplyvniť spoľahlivosť zariadenia.
