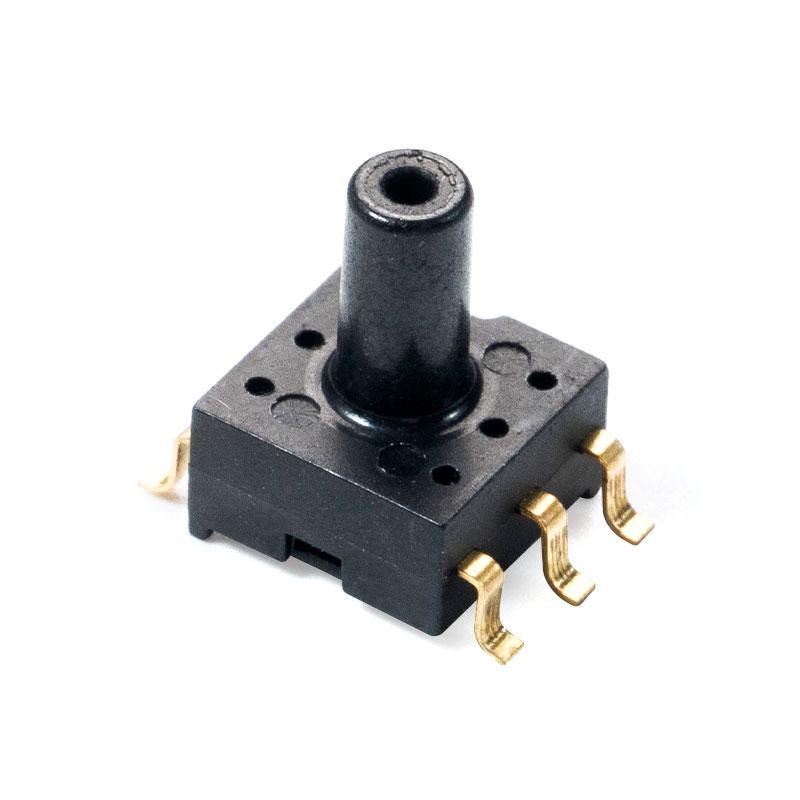

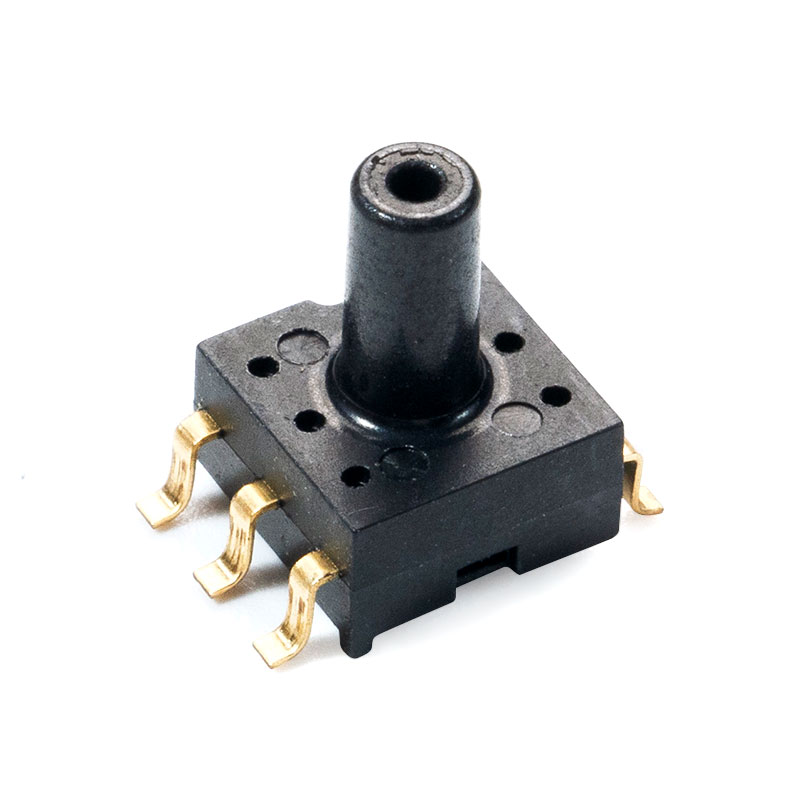

Všeobecný popis
Séria MCP-H10 je malé balenie (SOP) s tryskou, ktorá integruje zosilnenie signálu, nelinearitu a teplotnú kompenzáciu pre kremíkové piezorezistívne tlakové snímače. Senzor tlaku série MCP-H10 je produkt, ktorý využíva pokročilú technológiu MEMS a je špeciálne navrhnutý pre spotrebnú elektroniku a lekárske aplikácie. Snímač tlaku je možné priamo prispájkovať na dosku PCB, čím poskytuje presný analógový výstupný signál s vysokou amplitúdou, ktorý je úmerný použitému tlaku.
Vlastnosti
Rozsah merania: -100kPa~1000kPa
Absolútny analógový výstup so širokým lineárnym rozsahom (typické hodnoty 0,5V~4,5V) (poznámka: výstupné napätie je možné prispôsobiť)
Napájacie napätie 5,0 V (voliteľné 3,3 V)
Rozsah prevádzkovej teploty -20 až 85 ℃
Rozsah skladovacích teplôt -40 až 125 ℃
Typické aplikácie
Priemyselné použitie: tlakové spínače a pneumatické komponenty
Lekárske využitie: merač krvného tlaku, generátor kyslíka
Detekcia hladiny vody v domácich spotrebičoch: práčky, umývačky riadu, vysávače
Kontrola tlaku vzduchu: čisté priestory a fajčiarske miestnosti
Iné: Zariadenie na snímanie stredného tlaku vzduchu
Výkonnosť štruktúry
Čip citlivý na tlak: kremík
Olovený drôt: zlatý drôt
Tesniaci plášť: materiál PPS
Špendlík: Medený pozlátený
Čistá hmotnosť: približne 0,3 gramu $ $
Elektrické špecifikácie
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Napätie @ Vs = 5,0 V (séria MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Napätie @ Vs = 3,3 V (séria MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Pracovný prúd | ja o | — | 3 | mADC | |
| Presnosť (0 ℃ až 85 ℃) | — | — | — | 1.5 | %V FSS |
| rozlíšenie ADC | OZE ADC | — | 24 | — | bit |
| DAC rozlíšenie | OZE DAC | — | 12 | — | bit |
| Frekvencia | Fsys | 1 | MHz | ||
| Čas odozvy | t R | — | 2.5 | — | mS |
| Čas začiatku | — | — | 100 | — | mS |
| ESD ochrana | — | — | 2 | — | KV |
