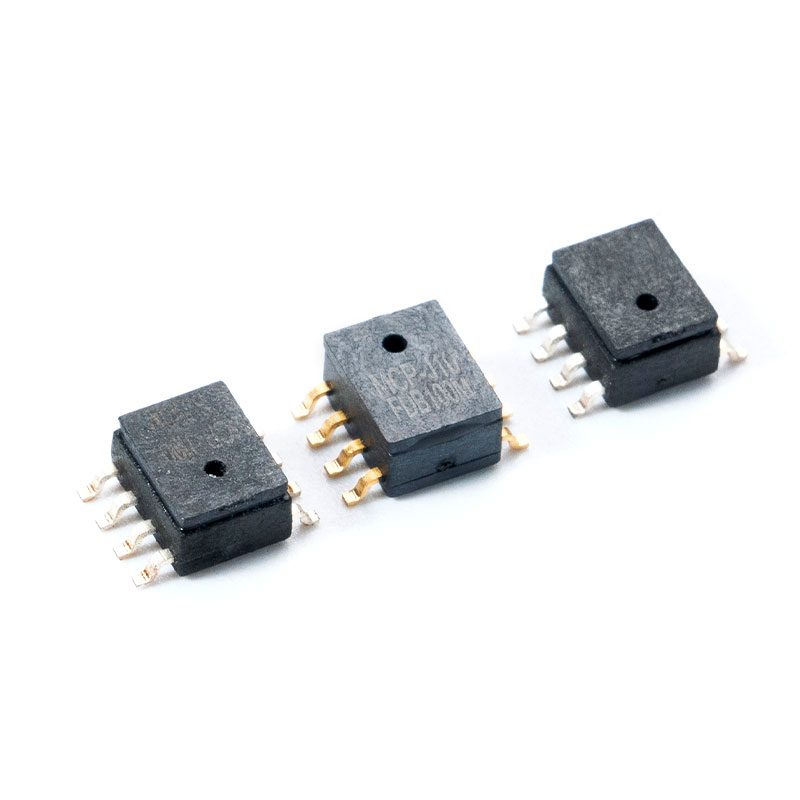

Čo je snímač absolútneho tlaku?

An snímač absolútneho tlaku je prevodník, ktorý meria tlak vo vzťahu k dokonalému vákuu (0 Pa), a nie vo vzťahu k atmosférickému alebo akémukoľvek inému referenčnému tlaku. Tým sa zásadne líši od meracích alebo diferenciálnych snímačov a je jedinečne vhodný pre aplikácie, kde by atmosférické výkyvy spôsobovali neprijateľné chyby merania. Od leteckej nadmorskej výšky až po priemyselné systémy HVAC, snímače absolútneho tlaku sú základným kameňom techniky presného merania.

Táto príručka pokrýva všetko, čo potrebujú vedieť inžinieri, špecialisti na obstarávanie a systémoví integrátori – od prevádzkových princípov a porovnávacích údajov až po výberové kritériá špecifické pre aplikáciu a možnosti implementácie s nízkymi nákladmi.

1. Ako funguje snímač absolútneho tlaku?

1.1 Základný pracovný princíp

An snímač absolútneho tlaku obsahuje utesnenú referenčnú komoru evakuovanú na takmer dokonalé vákuum (zvyčajne <10⁻³ Pa). Snímacia membrána – bežne vyrobená z kremíka, nehrdzavejúcej ocele alebo keramiky – sa vychyľuje v reakcii na procesný tlak aplikovaný na jednej strane. Táto mechanická výchylka sa premieňa na elektrický signál pomocou jednej z niekoľkých metód transdukcie:

• Piezorezistívny : Tenzometre na membráne menia odpor úmerne k priehybu. Najbežnejšie v senzoroch založených na MEMS kvôli vysokej citlivosti a nízkej cene.
• Kapacitný : Priehyb mení kapacitu medzi membránou a pevnou elektródou. Ponúka vynikajúcu dlhodobú stabilitu a nízky teplotný drift.
• Piezoelektrický : Generuje náboj pod dynamickým tlakom. Najlepšie sa hodí na rýchle prechodné merania, nie na statický tlak.
• Rezonančné : Tlak mení rezonančnú frekvenciu vibrujúceho prvku. Vysoká presnosť, ale vyššia cena.

Výstup sa potom upraví prostredníctvom integrovaných obvodov ASIC, ktoré poskytujú teplotnú kompenzáciu, korekciu nulového posunu a zosilnenie signálu – čím sa vytvorí kalibrovaný analógový (0–5 V, 4–20 mA) alebo digitálny (I²C, SPI) výstup.

1.2 Absolútne vs. meradlo vs diferenciál – kľúčové rozdiely

Pochopenie rozdielu medzi typmi snímačov je rozhodujúce pre správny návrh systému. Zatiaľ čo meracie senzory merajú tlak vzhľadom na okolitú atmosféru a diferenciálne senzory porovnávajú dva procesné tlaky, an snímač absolútneho tlaku vs gauge pressure sensor porovnanie odhalí zásadný rozdiel referenčných bodov, ktorý ovplyvňuje presnosť merania v prostredí s premenlivou nadmorskou výškou alebo premenlivou klímou.

1.3 Prečo je referencia vákua dôležitá

Utesnená vákuová referenčná komora umožňuje absolútne meranie. Na rozdiel od meracích senzorov, ktoré používajú ventilačný otvor otvorený do atmosféry, an snímač absolútneho tlaku je imúnny voči barometrickému posunu, zmenám nadmorskej výšky a sezónnym atmosférickým zmenám. V aplikáciách, ako je letecká nadmorská výška, o tom nemožno vyjednávať, kde sa chyba tlaku 1 hPa v nadmorskej výške môže premietnuť do chyby nadmorskej výšky ~ 8,5 m, čo je kritická bezpečnostná rezerva v kontrolovanom vzdušnom priestore.

V lekárskych ventilátoroch a infúznych pumpách meranie absolútneho tlaku zaisťuje, že podávanie liečiva a podpora dýchania zostane neovplyvnená nadmorskou výškou nemocnice alebo zmenami okolitého tlaku počas prepravy.

2. Senzor absolútneho tlaku vs. senzor tlaku – hlboké porovnanie

2.1 Porovnanie špecifikácií vedľa seba

Pri hodnotení an snímač absolútneho tlaku vs gauge pressure sensor technici musia zvážiť nielen referenčný bod, ale aj to, ako každý typ funguje v kľúčových metrologických parametroch. V tabuľke nižšie sú zhrnuté typické špecifikácie údajového listu pre porovnateľné zariadenia založené na MEMS v rozsahu 0–10 barov:

2.2 Kedy zvoliť Absolútna Over Gauge

Vyberte si snímač absolútneho tlaku keď:

• Aplikácia funguje v rôznych nadmorských výškach alebo miestach s rôznymi barometrickými tlakmi (napr. mobilné zariadenia, lietadlá, drony).
• Pre súlad s predpismi je potrebná nadväznosť meraní na absolútny štandard (jednotka SI: Pascal), čo je bežné pri certifikácii v oblasti medicíny a letectva.
• Je potrebné vákuové monitorovanie alebo subatmosferické riadenie procesu (napr. výroba polovodičov, lyofilizácia).
• Dlhodobé zaznamenávanie údajov vyžaduje stabilnú základnú líniu bez posunu, ktorá nie je ovplyvnená každodennými zmenami počasia.

Meracie snímače zostávajú preferovanou voľbou v hydraulických a pneumatických systémoch s uzavretým okruhom, kde je relatívny tlak k atmosfére relevantnou technickou veličinou (napr. hustenie pneumatík, tlak kotla).

2.3 Časté mylné predstavy

• Mylná predstava: "Absolútne senzory čítajú 0 pri okolitom prostredí." — Nerobia. Na hladine mora absolútny senzor ukazuje ~101,325 kPa. Iba snímač meracieho prístroja zobrazuje 0 pri okolitom prostredí.
• Mylná predstava: "Absolútne senzory sú vždy presnejšie." — Presnosť závisí od konštrukcie a kalibrácie, nie od referenčného typu. Meracie senzory môžu dosiahnuť rovnakú alebo lepšiu presnosť pre relatívne merania.
• Mylná predstava: "Snímač meradla môžete previesť na absolútny pridaním atmosférického tlaku." — Toto funguje iba vtedy, ak je známy a stabilný atmosférický tlak, čo v mobilných aplikáciách alebo aplikáciách vo veľkých výškach bráni účelu.

3. Kľúčové aplikácie podľa odvetvia

3.1 Senzor absolútneho tlaku pre aplikácie výškomerov

The snímač absolútneho tlaku for altimeter applications je jedným z technicky najnáročnejších prípadov použitia. Výškomery lietadiel sa spoliehajú na model ISA (International Standard Atmosphere), ktorý definuje predvídateľný vzťah medzi tlakom a nadmorskou výškou: tlak klesá približne o 1,2 hPa na 10 m nárastu nadmorskej výšky na hladine mora.

Pre certifikovanú avioniku musia senzory spĺňať environmentálne normy DO-160G a úrovne softvérového zabezpečenia RTCA/DO-178C. Kľúčové špecifikácie zahŕňajú:

• Rozsah tlaku: 10–110 kPa (pokrytie nadmorských výšok od -500 m do ~30 000 m)
• Rozlíšenie: <1 Pa (ekvivalent rozlíšenia nadmorskej výšky ~8 cm)
• Teplotná kompenzácia: -55°C až 85°C
• Odolnosť voči otrasom a vibráciám podľa MIL-STD-810

Spotrebiteľské drony a UAV používajú lacnejšie MEMS barometrické senzory (napríklad 24-bitové rozlíšenie, rozhranie I²C), ktoré stále dosahujú presnosť <±1 m nadmorskej výšky v pokojných podmienkach, čo je dostatočné na automatizované riadenie letu a funkcie návratu domov.

3.2 Senzor absolútneho tlaku pre systémy HVAC

In snímač absolútneho tlaku for HVAC systems , primárnou úlohou je monitorovanie tlaku chladiva v kompresorových okruhoch, napájacích a vratných vzduchotechnických jednotiek (AHU) a systémoch automatizácie budov (BAS). Na rozdiel od monitorovania diferenčného tlaku filtra (ktorý využíva diferenčné snímače) vyžaduje riadenie okruhu chladiva absolútny tlak na presné vypočítanie prehriatia a podchladenia chladiva pomocou diagramov tlak-entalpia (P-H).

3.3 Zdravotnícke pomôcky

Lekársky stupeň snímače absolútneho tlaku sú zabudované vo ventilátoroch, anestetických prístrojoch, infúznych pumpách, monitoroch krvného tlaku a dialyzačných zariadeniach. Regulačné požiadavky (IEC 60601-1, ISO 80601) vyžadujú biokompatibilitu pre materiály prichádzajúce do styku s tekutinami, elektromagnetickú kompatibilitu (EMC) a dôslednú vysledovateľnosť kalibrácie.

Kľúčové vlastnosti medicínskych senzorov:

• Presnosť: ±0,1 % FS alebo lepšia, s kalibráciou podľa NIST
• Dlhodobý posun: <±0,05 % FS/rok
• Kompatibilita médií: fyziologický roztok, kyslík, zmesi anestetických plynov
• Výstup: Digitálny (I²C/SPI) s integrovanou teplotnou kompenzáciou preferovaný pre moderné vstavané architektúry

3.4 Automobilové systémy

Automobilové aplikácie snímače absolútneho tlaku zahŕňajú snímače absolútneho tlaku v potrubí (MAP), systémy monitorovania tlaku v pneumatikách (TPMS, aj keď sú to zvyčajne meracie prístroje), plniaci tlak turbodúchadla a tlak pár v palivovej nádrži. Snímače MAP sú kritické pre výpočty vstrekovania paliva a časovania zapaľovania riadiacej jednotky motora (ECU). Musia prežiť kvalifikáciu AEC-Q100 Grade 1 (-40 °C až 125 °C), vysoké vibrácie a vystavenie palivovým výparom.

• Prevádzkový rozsah: 10–400 kPa absolútnych (pokrýva vákuum pri nečinnosti cez maximálne zvýšenie)
• Výstup: Ratiometrický analógový (0,5–4,5 V) alebo digitálny protokol SENT
• Čas odozvy: <1 ms pre dynamické udalosti motora

3.5 Nízkonákladový snímač absolútneho tlaku pre projekty Arduino

Nárast open-source hardvéru vytvoril silný dopyt po a nízkonákladový snímač absolútneho tlaku Arduino -kompatibilné riešenie. Tieto senzory – zvyčajne MEMS barometrické zariadenia s výstupom I²C alebo SPI – umožňujú meteorologické stanice, záznamníky nadmorskej výšky, vnútornú navigáciu a projekty dronov s minimálnymi nákladmi.

Populárne absolútne barometrické senzory MEMS používané v ekosystémoch Arduino ponúkajú:

• Rozsah tlaku: 300–1100 hPa (pokrýva nadmorské výšky od -500 m do ~9 000 m)
• Rozhranie: I²C (rýchly režim 400 kHz) alebo SPI
• Rozlíšenie: 24-bitový ADC, rozlíšenie <0,18 Pa v režime ultravysokého rozlíšenia
• Napájacie napätie: 1,8–5 V (kompatibilné s logikou 3,3 V)
• Balenie: LGA-8, QFN alebo breakout modul na prototypovanie
• Spotreba prúdu: <1 µA v režime spánku (kritické pre uzly IoT napájané z batérie)

4. Ako vybrať správny snímač absolútneho tlaku

4.1 Kľúčové špecifikácie na vyhodnotenie

Výber správneho snímač absolútneho tlaku vyžaduje systematické hodnotenie v niekoľkých špecifikáciách. Inžinieri by sa mali vyhnúť nadmernej špecifikácii (ktorá zvyšuje náklady) a nedostatočnej špecifikácii (ktorá spôsobuje poruchy v teréne).

4.2 Výberové kritériá pre Arduino a vstavané systémy

Pre a nízkonákladový snímač absolútneho tlaku Arduino alebo vstavaná aplikácia mikrokontroléra, priorita sa posúva smerom ku kompatibilite rozhrania, spotrebe energie a tvarovému faktoru. Zvážte:

• Úrovne napätia rozhrania : Uistite sa, že úrovne logiky I²C/SPI zodpovedajú vašej MCU (3,3 V alebo 5 V). Mnohé senzory MEMS sú natívne 3,3 V; pri pripájaní k 5 V Arduino Uno použite prepínače úrovne.
• Podpora knižnice : Potvrdená dostupnosť knižnice Arduino drasticky skracuje čas vývoja.
• Snímač teploty na čipe : Väčšina MEMS barometrických senzorov obsahuje integrovaný teplotný senzor pre kompenzáciu a dvojfunkčné monitorovanie.
• Vzorkovacia frekvencia : Pri meteorologických staniciach postačuje 1 Hz. Na udržiavanie nadmorskej výšky v UAV je potrebných 25–100 Hz.
• Režim spánku a pohotovostný režim : Nevyhnutné pre aplikácie napájané z batérie, ktoré sa zameriavajú na roky prevádzky na mincové články alebo malé LiPo batérie.

4.3 Kompromisy medzi cenou a výkonom

Náklady na an snímač absolútneho tlaku váhy s presnosťou, certifikáciami, kompatibilitou médií a balením. Pochopenie týchto kompromisov pomáha obstarávacím tímom a systémovým architektom vyvážiť rozpočet s technickými požiadavkami.

5. O spoločnosti MemsTech – váš dôveryhodný partner snímačov tlaku MEMS

5.1 Založené vo Wuxi, vytvorené pre inovácie

Spoločnosť MemsTech bola založená v roku 2011 a nachádza sa v národnom hi-tech okrese Wuxi – čínskom centre pre inovácie internetu vecí – MemsTech je podnik špecializujúci sa na výskum a vývoj, výrobu a predaj tlakových senzorov MEMS. Wuxi National Hi-tech District sa etabloval ako jeden z popredných ázijských ekosystémov pre výrobu polovodičov a MEMS, ktorý spoločnosti MemsTech poskytuje prístup k pokročilým výrobným zdrojom, výskumným partnerstvám a infraštruktúre dodávateľského reťazca, ktorá je dôležitá pre veľkoobjemovú a vysokokvalitnú výrobu senzorov.

5.2 Produkty a obsluhované odvetvia

MemsTech snímač absolútneho tlaku Produktový rad pokrýva široký rozsah tlakových rozsahov, typov výstupov a možností balenia navrhnutých tak, aby slúžili B2B zákazníkom v:

• Lekárska : Senzory navrhnuté pre dýchacie zariadenia, infúzne systémy a diagnostické prístroje – v súlade s požiadavkami ISO 13485 na riadenie kvality.
• Automobilový priemysel : Tlakové senzory MEMS spĺňajúce kvalifikáciu AEC-Q100 Grade 1 na monitorovanie tlaku v potrubí, palivových výparov a brzdového systému.
• Spotrebná elektronika : Kompaktné senzory MEMS s nízkou spotrebou pre smartfóny, inteligentné domáce zariadenia, nositeľné zariadenia a uzly internetu vecí.

5.3 Prečo si tímy obstarávania a veľkoobchodní partneri vyberajú MemsTech

• Profesionálna schopnosť výskumu a vývoja : Vlastný dizajn MEMS a procesné inžinierstvo umožňuje prispôsobené riešenia pre zákazníkov OEM a ODM.
• Vedecké riadenie výroby : Výrobné linky riadené ISO so štatistickým riadením procesu (SPC) zaisťujú konzistentnú výťažnosť a kvalitu v rozsahu.
• Prísne balenie a testovanie : Každý senzor sa pred odoslaním podrobuje kompletnej kalibrácii a funkčnému testovaniu, pričom je k dispozícii voliteľné 100% HTOL (High-Temperature Operating Life) skríning.
• Konkurenčné ceny : Vertikálna integrácia a efektívnosť objemovej výroby umožňujú spoločnosti MemsTech poskytovať vysokovýkonné a nákladovo efektívne riešenia snímania, ktoré znižujú celkové náklady na kusovník systému bez ohrozenia spoľahlivosti.

6. Často kladené otázky (FAQ)

Otázka 1: Aký je zásadný rozdiel medzi snímačom absolútneho tlaku a snímačom tlaku?

An snímač absolútneho tlaku meria tlak vo vzťahu k dokonalému vákuu (0 Pa). Snímač tlaku meria tlak vo vzťahu k miestnemu atmosférickému tlaku, ktorý sa mení s nadmorskou výškou a počasím. V dôsledku toho an snímač absolútneho tlaku vs gauge pressure sensor porovnanie ukazuje, že absolútne senzory poskytujú stabilné, na mieste nezávislé meranie, zatiaľ čo senzory merača sú vhodnejšie, keď je technickým množstvom, ktoré je predmetom záujmu, tlak nad alebo pod okolitým prostredím – ako je nahustenie pneumatík alebo tlak v nádrži vzhľadom na atmosféru.

Otázka 2: Ako funguje snímač absolútneho tlaku v aplikácii výškomeru?

V an snímač absolútneho tlaku for altimeter applications , senzor meria aktuálny barometrický tlak atmosféry v lietadle alebo aktuálnu výšku UAV. Pomocou modelu medzinárodnej štandardnej atmosféry (ISA) – kde tlak klesá približne o 1,2 hPa na 10 m nárastu nadmorskej výšky v nízkych nadmorských výškach – systém prevádza namerané hodnoty tlaku na hodnoty nadmorskej výšky. Utesnená referencia vákua vo vnútri snímača zaisťuje, že toto meranie nie je ovplyvnené pretlakovaním kabíny alebo miestnym počasím, čím poskytuje stabilný a opakovateľný signál nadmorskej výšky pre systémy riadenia letu.

Otázka 3: Môže byť lacný snímač absolútneho tlaku použitý s Arduino na meranie nadmorskej výšky pre domácich majstrov?

áno. A nízkonákladový snímač absolútneho tlaku Arduino -kompatibilné zariadenie MEMS – zvyčajne 24-bitový barometrický senzor I²C – môže dosiahnuť rozlíšenie nadmorskej výšky lepšie ako 0,5 m v bezvetrí. Arduino číta nespracované údaje o tlaku cez I²C, aplikuje hypsometrický vzorec (alebo zjednodušenú aproximáciu ISA) a vydáva nadmorskú výšku v metroch. Najlepšie výsledky dosiahnete, ak pred každým sedením vykonáte lokálnu kalibráciu tlaku na úrovni zeme, pretože absolútny tlak na hladine mora sa denne mení o ± 2–3 hPa v dôsledku počasia, čo znamená ±17–25 m výškovej chyby bez korekcie.

Otázka 4: Aké špecifikácie sú najdôležitejšie pri výbere snímača absolútneho tlaku pre systémy HVAC?

For snímač absolútneho tlaku for HVAC systems aplikácie, najkritickejšie špecifikácie sú: (1) rozsah tlaku —musí pokrývať celý prevádzkový tlak chladiva vrátane prechodných stavov; (2) kompatibilita médií — zmáčané materiály musia byť kompatibilné s chladivami ako R-410A, R-32 alebo R-134a; (3) celkové chybové pásmo (TEB) v celom rozsahu prevádzkových teplôt; (4) výstupné rozhranie —4–20 mA prúdová slučka je uprednostňovaná pre dlhé káblové trasy v systémoch budov; a (5) ochrana proti vniknutiu —IP67 minimálne pre prostredie miestnosti so zariadením vystavené vlhkosti a čistiacim prostriedkom.

Otázka 5: Ako si snímač absolútneho tlaku udržiava presnosť počas svojej životnosti?

Dlhodobá stabilita v an snímač absolútneho tlaku závisí od integrity utesnenej vákuovej referenčnej komory, odolnosti materiálu membrány voči tečeniu a kvality kompenzačného algoritmu ASIC. Kvalitné MEMS senzory dosahujú dlhodobú stabilitu ±0,1 % FS za rok alebo lepšiu. Aby sa zachovala certifikovaná presnosť, senzory by sa mali pravidelne rekalibrovať – zvyčajne každé 1–3 roky v závislosti od regulačných požiadaviek aplikácie. V kritických aplikáciách (medicína, letectvo) by výrobcovia mali poskytnúť kalibračné certifikáty s vysledovateľnosťou NIST a publikované údaje o charakterizácii posunu.

Referencie

• Fraden, J. (2016). Príručka moderných senzorov: fyzika, dizajn a aplikácie (5. vydanie). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Medzinárodná elektrotechnická komisia. (2005). IEC 60770-1: Vysielače na použitie v riadiacich systémoch priemyselných procesov – Časť 1: Metódy hodnotenia výkonu. . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). Správa o trhu MEMS a senzorov . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Podmienky prostredia a skúšobné postupy pre letecké zariadenia . RTCA, Inc.
• Národné nástroje. (2022). Základy snímača tlaku: Typy snímačov a sprievodca výberom . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: Údajový list snímača tlaku BMP390 . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Medzinárodná organizácia pre normalizáciu. (2016). ISO 13485:2016 – Zdravotnícke pomôcky – Systémy manažérstva kvality . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Kvalifikácia záťažového testu na základe mechanizmu zlyhania pre integrované obvody . Rada pre automobilovú elektroniku. $
